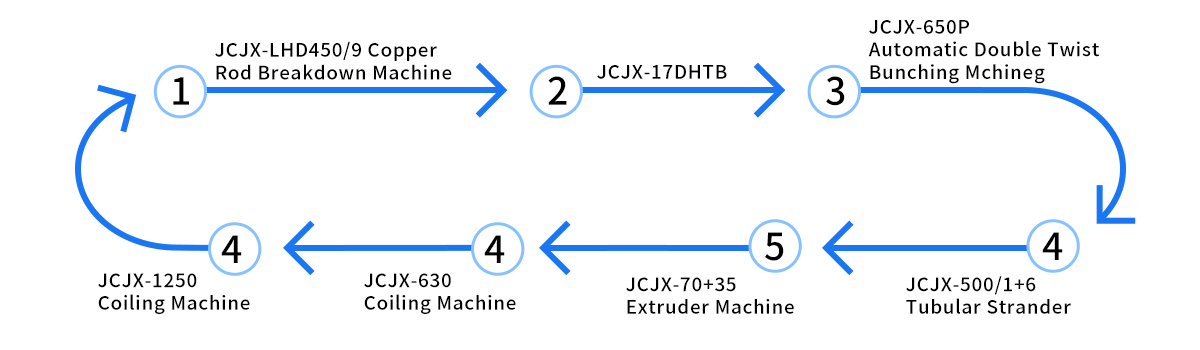

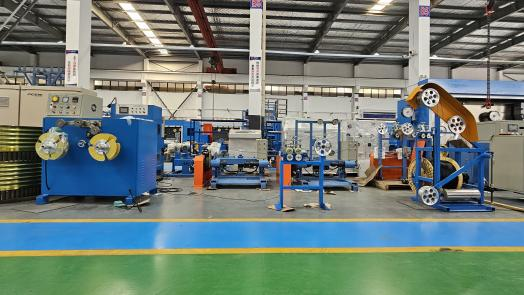

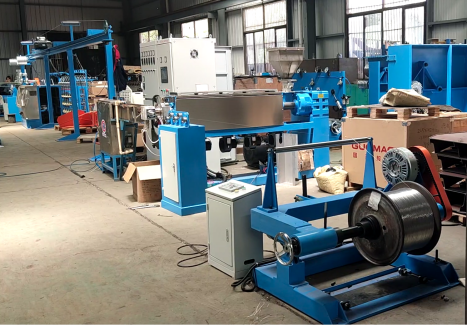

Il existe au total sept lignes de production, comme le montre la figure suivante :
1. Machine de démontage de tiges de cuivre JCJX-LHD450/9
2. JCJX-17DHTB
3. Machine de regroupement automatique à double torsion JCJX-650P
4. JCJX-500/1 6 toronneuses tubulaires
5. Extrudeuse JCJX-70 35
6. Machine à enrouler JCJX-630
7. Machine à enrouler JCJX-1250

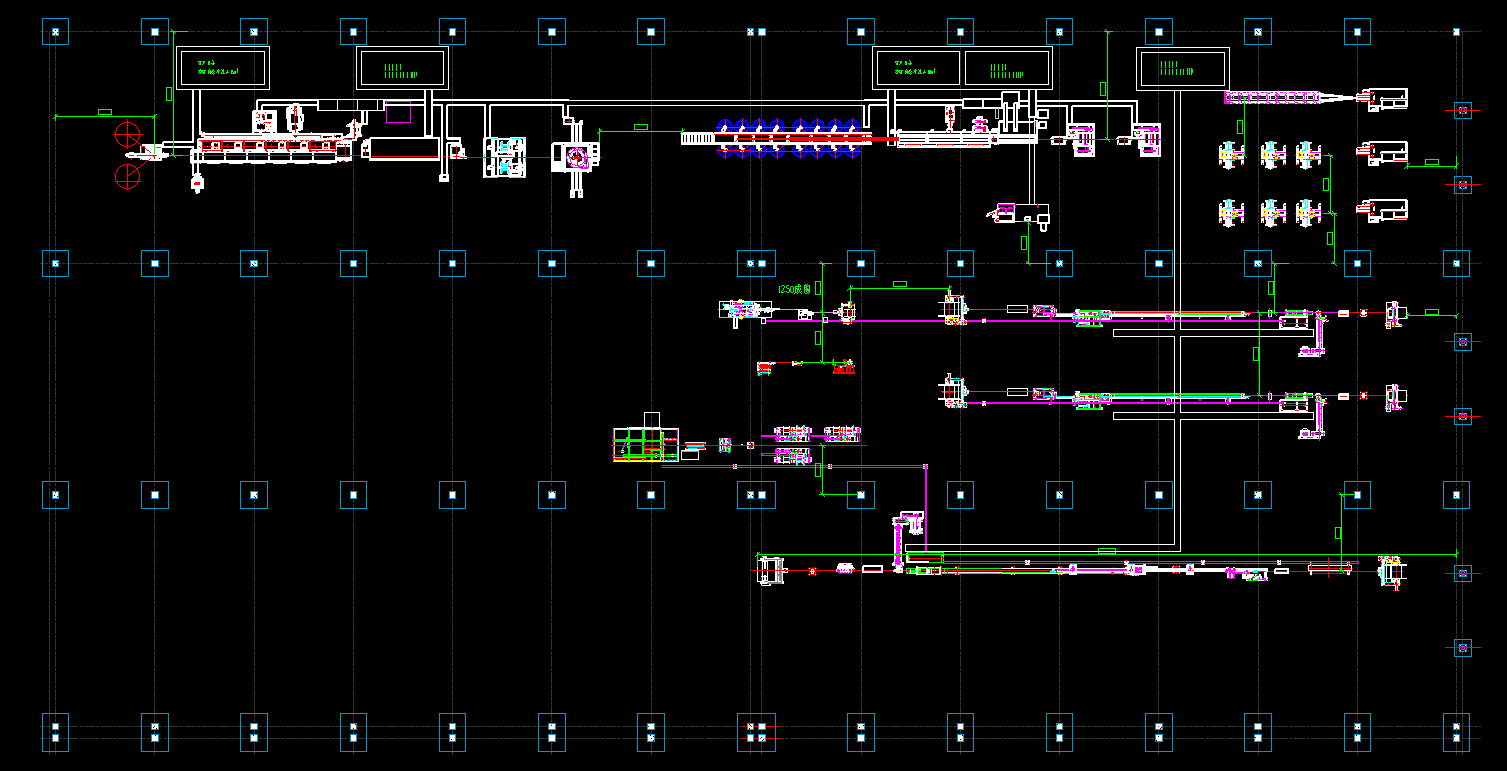

Dessins de planification d'usine du client

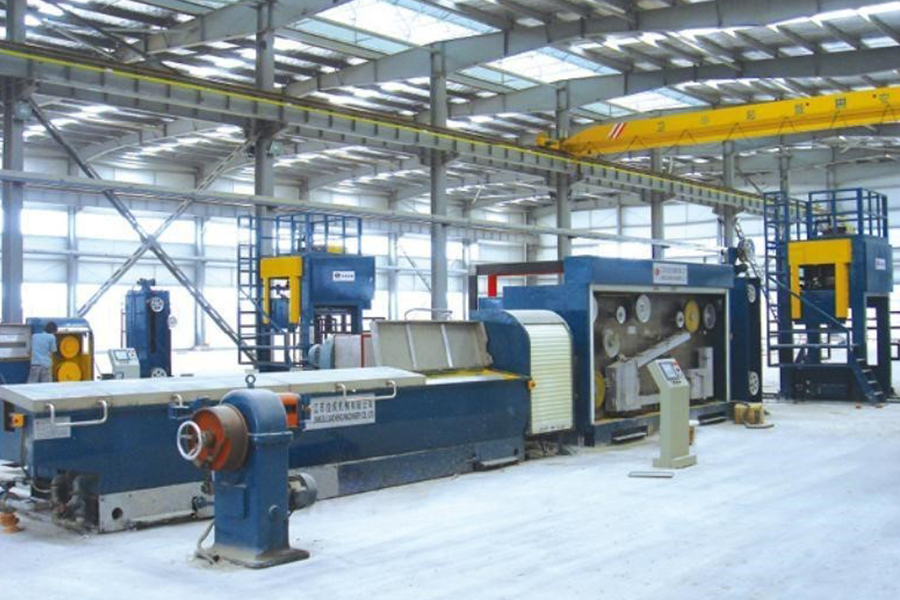

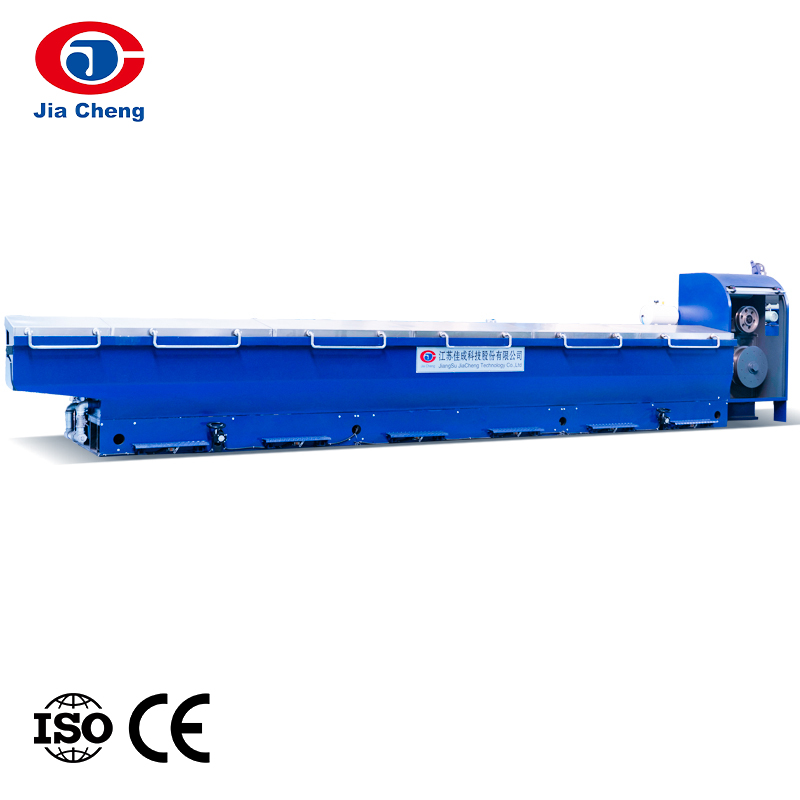

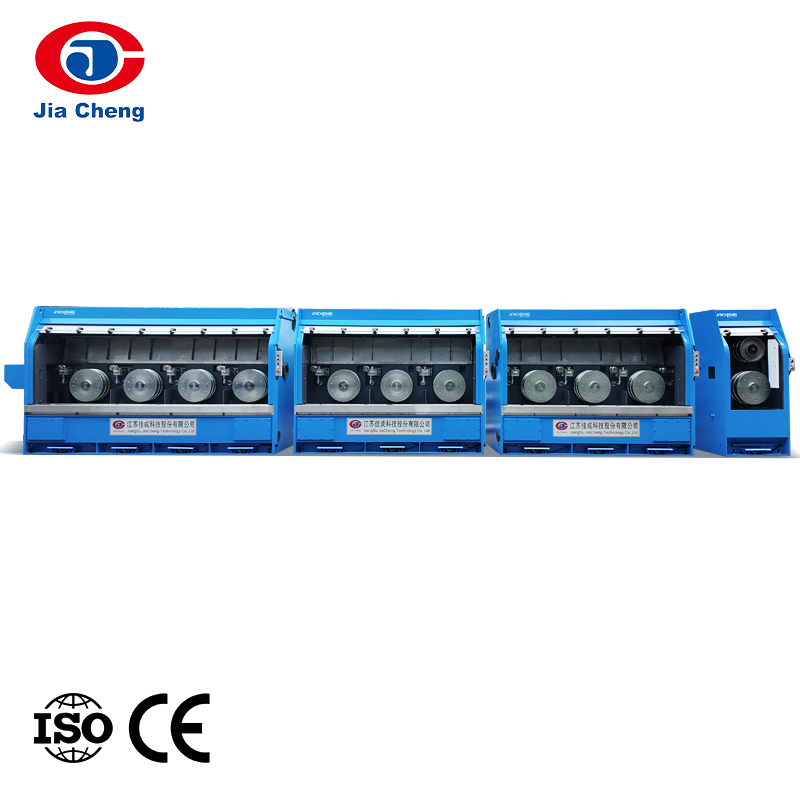

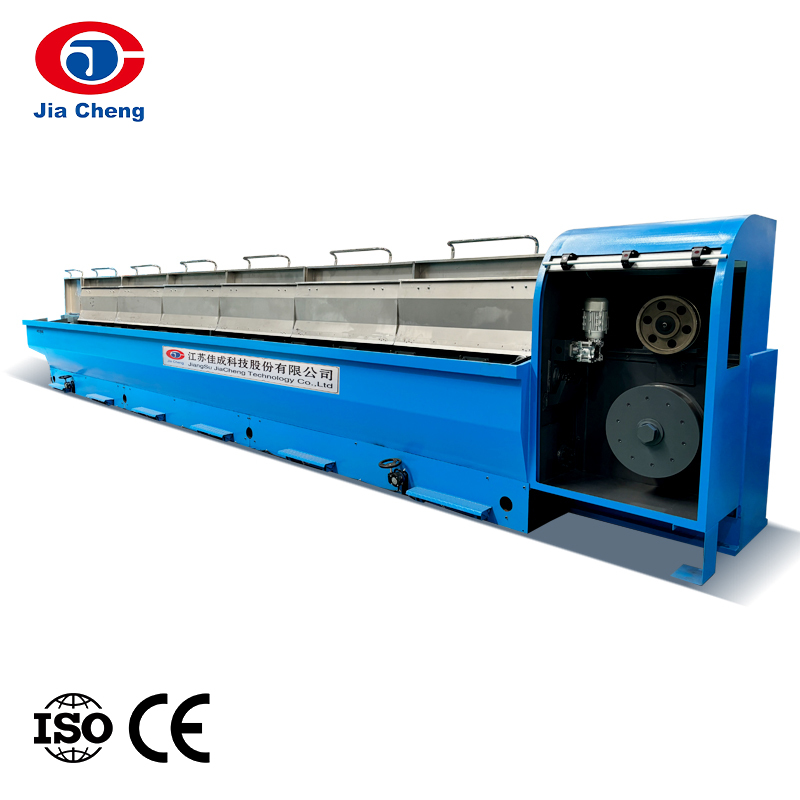

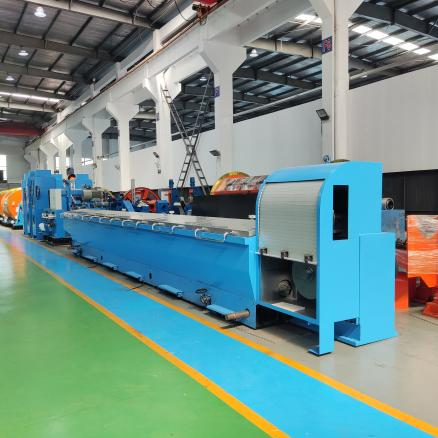

JCJX-LHD450/9
La machine de tréfilage de tiges de cuivre LHT450 est un équipement de tréfilage qui étire des fils de cuivre d'un diamètre de 8 mm à 1,2 mm-4,0 mm. Il possède un corps de boîte de vitesses en fonte, fonctionne avec un faible bruit et est recouvert de carbure de tungstène en surface.
Diamètre d'entrée maximum : Φ 8 mm
Diamètre de sortie : Φ 1,2 mm ~ Φ 4,0 mm, Φ 1,5 mm ~ Φ 4,0 mm, Φ 2,1 mm ~ Φ 4,0 mm.
| Tapez de machine | LHT450/13 | LHT450/11 | LHT450/9 |
| Diamètre d'entrée maximum (mm) | φ8 | φ8 | φ8 |
| Diamètre de sortie (mm) | φ1,2-4,0 | φ1,5-4,0 | φ2,1-4,0 |
| Max.Die No. | 13 | 11 | 9 |
| Max. vitesse de ligne (m/s) | 25 | 22 | 20 |
| Structure du corps | Fonte repassée |
| Tapez de transmission | Par meule de haute précision |
| Cabestan à vitesse fixe Dia. (mm) | Cabestan à vitesse fixe Dia. (mm) |
| Cabestan de dessin | φ450 |
| Puissance du moteur principal (KW) | Enduit de tungstène |
| Moteur de cabestan à vitesse fixe (KW) | 280 |
| Type de lubrification | 75 |
| Type de lubrification | Immersion |
| Équipement optionnel | 1. Dispositif de recuit continu 450 T 2. Double ratissage 3. Enrouleur 4、WS-1000 adoption |

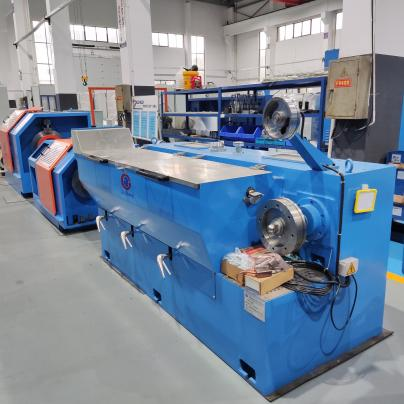

JCJX-17DHTB
La vitesse de tréfilage se situe entre les machines à tréfiler à grande vitesse et à basse vitesse. Il est équipé d'un dispositif de recuit continu, qui peut effectuer un traitement thermique en ligne sur le fil pendant le processus d'étirage pour éliminer l'écrouissage et restaurer la plasticité du métal.
1. Système de contrôle automatique de tension à double onduleur.
2. Unifiez le cadre principal en fonte 250, les machines de précision, sans choc.
3. Cabestan traité avec du tungstène résistant à l'usure.
4. Convient pour un recuit continu, une machine de réception avec et sans arbre et une machine à enrouler.
| Tapez de machine | 280/13DH | 300/9DH | 250/17DH | 260/17D |
| Max. Diamètre d'entrée (mm) | Φ3,5 |
| Diamètre de sortie (mm) | Φ0,65-2,80 | Φ1,2-2,8 | Φ0,4-1,6 | Φ0,4-1,2 |
| Max. Mourir Non. | 13 | 9 | 17 | 17 |
| Max. Vitesse de ligne (m/min) | 2000 | 1200 | 1800 | 1200 |
| Structure du corps | fonte repassée | | | |
| Taux de glissement de la machine | 20% | 18% | 20% | 18% |
| Tapez de transmission | 280 | 300 | 250 | 260 |
| Dia. du cabestan à vitesse fixe. (mm) | Par meule de haute précision | Par chaîne |
| Puissance du moteur de prise (KW) | 11(15) | 11 |
| Type de lubrification | Immersion totale | Type de pulvérisation |
| Taille de la bobine réceptrice (mm) | Φ500/Φ630 (l'alésage est Φ127 mm) ou modifié selon les besoins |
| Équipement optionnel | 1. Dispositif de recuit continu 2. Enrouleur |
| Dispositif de recuit continu en ligne |
| Type | 350T | 250T/B | 250T/A |
| Structure de la machine | Horizontale | Verticalee | Verticalee |
| Diamètre de la roue de recuit (mm) | Φ350 | Φ250 | Φ250 |
| Dia. de fil de recuit. (mm) | Φ0,8-Φ2,8 | Φ0,6-Φ2,2 | Φ0,4-Φ1,6 |
| Type de protection contre le recuit | Vapeur ou azote |
| Tension de recuit | 0-65 V (CC) | 0-60 V (CC) |
| Courant de recuit | 0-2500A (CC) | 0-(2000A,1500A,1200A)(CC) |

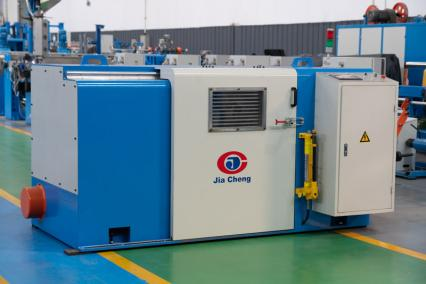

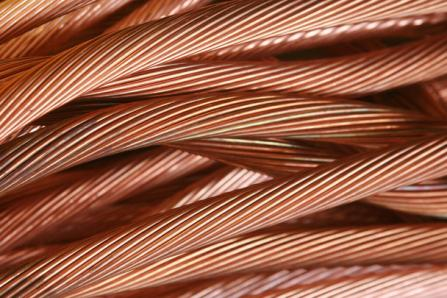

Machine de regroupement automatique à double torsion JCJX-650P
Il est adapté pour tordre le fil de cuivre nu, le fil étamé et le fil verni, qui comportent plus de 7 brins. Le frein magnétique, qui freine automatiquement lorsque le fil se casse, adopte un type d'embrayage à poudre magnétique. (Sortie de contrôle PLC).
1. Le transducteur adopte la marque INOVANCE, les roulements sont des marques importées.
2. Le moteur adopte la marque nationale de première classe
3. Marche-arrêt basse tension, le frein adopte la marque de qualité supérieure au pays et à l'étranger.
| Tapez de machine | JCJX-300P | JCJX-500P | JCJX-500PB |
| Utiliser | Pour regrouper 7 fils de cuivre nu, étamé, fil émaillé |
| Type de contrôle | Contrôle de l'onduleur PLC HMI |
| Zone de section de torsion (mm2) | 0,035-0,45 | 0,05-2,50 | 0,05-4,00 |
| Diamètre du fil de cuivre (mm) | Φ0,05-Φ0,25 | Φ0,10-Φ0,45 | Φ0,10-Φ0,52 |
| Pas de torsion (mm) | 14h00-17h17 | 6h30-50h40 | 6h30-80h5 |
| Direction de torsion | S ou Z |
| Tension de reprise | Tension contrôlée par embrayage magnétique |
| Vitesse maximale de l'arbre principal (r/min) | 3000 | 3000 | 2500 |
| Type de déplacement | La transversale et la distance peuvent être ajustées en portant transversalement |
| Lubrification des roulements | Graisseur avec huile haute température | Lubrification à l'huile fine, refroidissement par circulation |
| Type de chargement et de déchargement de canette | Type hydraulique |
| Max. Diamètre de la canette. | Φ300 | Φ500 | Φ500 |
| Unité d'arrêt automatique | Arrêt automatique lorsque vous atteignez la longueur de réglage et fil cassé à l'intérieur et à l'extérieur |
| Frein | Frein magnétique |
| Puissance du moteur (kw) | 4 | 5.5 | 5.5 |
| Hauteur centrale de l'arbre principal (mm) | 630 | 700 | 700 |

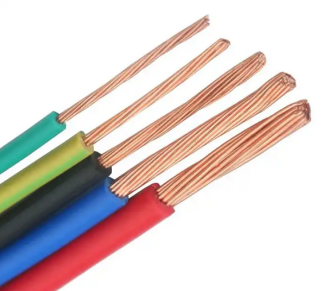

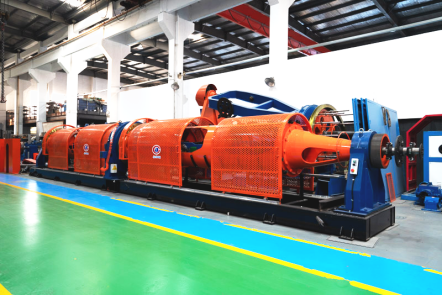

JCJX-500/1 6 toronneuses tubulaires
La machine est utilisée pour fabriquer du fil toronné en cuivre, du fil de toronnage en aluminium à noyau d'acier et du câble en acier. Elle peut également être utilisée pour le fil d'acier toronné et le fil isolé.
Selon différents modèles, le diamètre extérieur de torsion maximum peut être sélectionné : 12 mm et 15 m. Selon différents modèles, la plage de pas de torsion est de 20 à 181, 20 à 331, 36 à 274.
1. Utilisez un contrôle pratique de l'onduleur PLC HMI.
2. Faible coût et haute efficacité.
3. Haute vitesse, haute capacité.
4. Cette machine est utilisée pour fabriquer du fil toronné en cuivre, du fil de toronnage en aluminium à noyau d'acier et du câble en acier. Elle peut également être utilisée pour le fil d'acier toronné et le fil isolé.
| Tapez de machine | type 400 | type 500 | type 630 |
| Diamètre du fil de cuivre unique | Ø1,0-2,5mm | Ø1,3-4,5mm |
| Diamètre du fil d'acier unique | Ø1,5-3,0 | Ø1,3-3,5mm |
| Diamètre de fil d'aluminium unique | Ø1,5-4,0 mm | Ø1,8-5mm |
| Diamètre maximum des brins. | 12mm | 15mm |
| Plage de pas | 20-181mm | 20-331mm | 36-274mm |
| Vitesse de rotation du tube | 700 tr/min | Grand roulement type 600r/min | Grand roulement type 500r/min |
| Roue de support 500r/min | Roue de support 350r/min |
| Diamètre de la roue de traction | Ø800 400mm | Ø1250mm | Ø1250mm |
| Bobine de paiement à l'intérieur du toronneur | 400mm | 500mm | 630mm |
| Taille de la canette réceptrice | PN800-1250mm | PN800-1600mm | PN1200-2000mm |

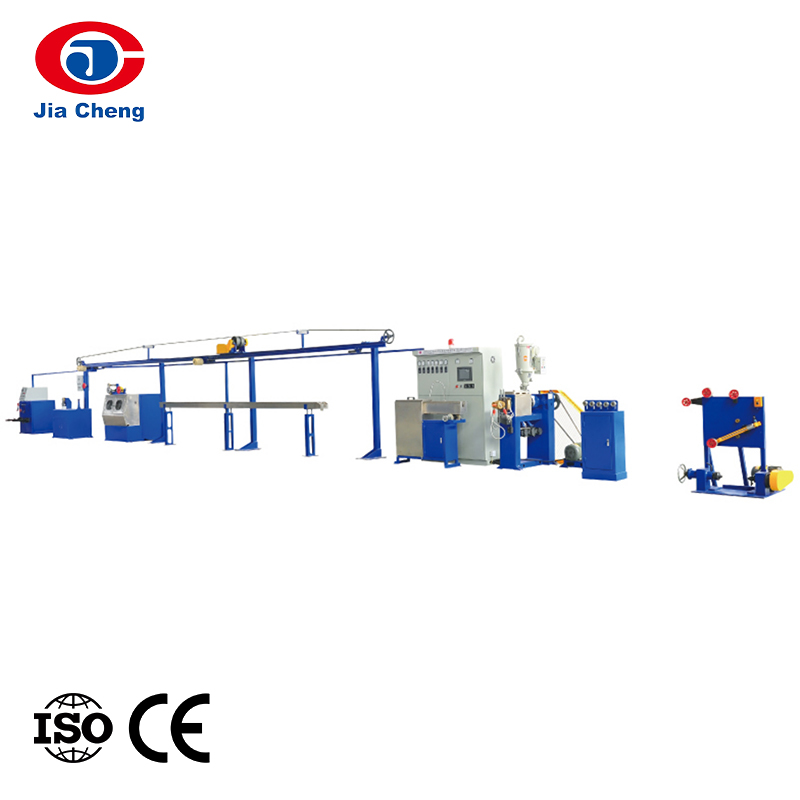

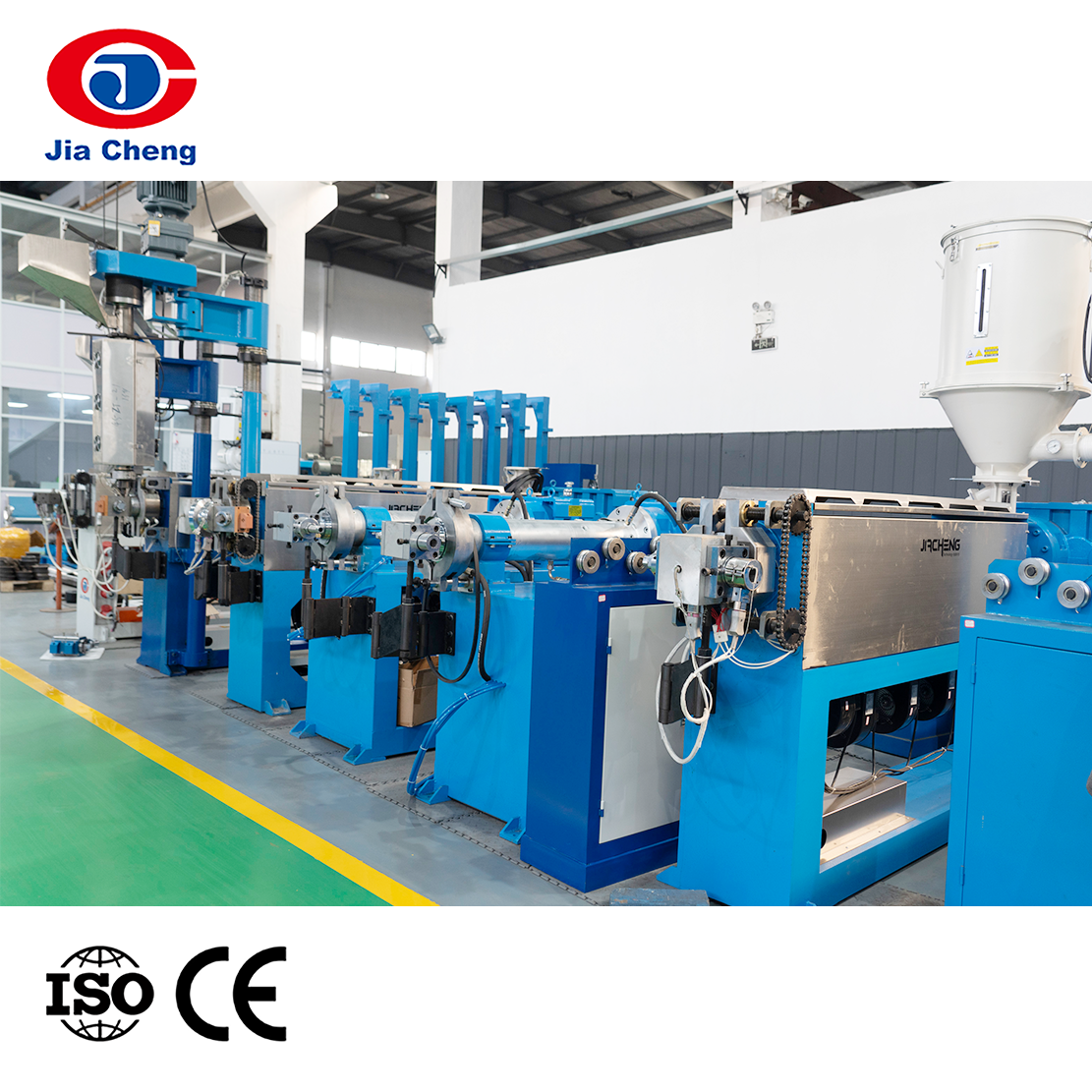

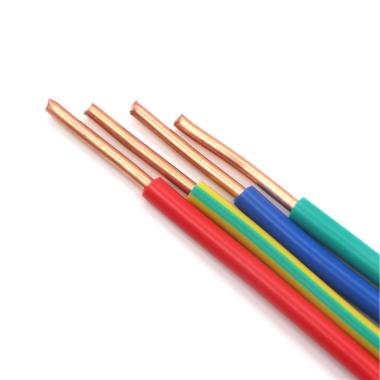

Extrudeuse JCJX-70 35
Conception précise de la vis, durable, sans mucus, ne décolle pas le chrome, change de couleur rapidement, avec une capacité élevée, de haute qualité, la concentricité du fil est supérieure à 90 %, avec une haute précision ± 0,03. Avec contrôle PLC à écran tactile, opération facile, plus d'hommation.
1. Utilisation : il est utilisé pour l'isolation des câbles avec du PVC, du LDPE, du NYLON, du TPU.
2. La chaîne de production comprend : payez, machine principale, armoire principale, auge fixe, traction, enroulement.
3. Pièces facultatives : chenille, machine à mousser, jauge laser de test de diamètre, vis LSZH, prise et remboursement de type portique, prise et remboursement de type arbre d'extrémité.
| Type | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| Diamètre de vis (mm) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| Rapport L/D de vis | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| Capacité d'extrusion (kg/h) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| Capacité d'extrusion (kg/h) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| Capacité d'extrusion (kg/h) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| Puissance du moteur principal | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| Puissance totale | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| Diamètre fini. (mm) | 0,2-1 | 0,4-3 | 0,8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| Taille de la canette de paiement (mm) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| Pouvoir de remboursement | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5,5/7,5 | 7,5/11 |
| Type d'unité de transport | Capastan | Capastan | Capastan | Capastan | Capastan | Capastan Chenille | Capastan Chenille |
| Puissance de l'unité de transport | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| Longueur de l'accumulateur (m) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| Taille de la bobine réceptrice (mm) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| Puissance d'absorption | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| Vitesse de ligne (m/min) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| Dimension (m) (L*L*H) | 20*1.5*2.1 | 20*1.6*2.1 | 20*1.7*2.1 | 20*2.5*2.1 | 25*2.5*2.1 | 25*3.2*2.1 | 30*3.6*2.1 |
| Poids (T) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |
Machine à enrouler JCJX-630/1250
Il est principalement utilisé pour enrouler de longs rouleaux de fils ou de câbles en bobines afin de faciliter l'emballage, le transport et l'utilisation ultérieurs.
Caractéristique :
1. La tension automatique peut contrôler l'unité de paiement, les fils sont disposés parfaitement sur la canette.
2. En adoptant un ensemble de remboursement automatique, le fil de paiement est en ordre.
3. Haute efficacité, généralement, produit 700 en 8 heures, soulevez trois fois.
| Modèle | Φ630mm | Φ1250mm | Φ1250-Φ1600mm |
| Plage de fils applicable | 0,5-6 mm2 | 10-70mm2 | 10-240mm2 |
| Traverser la tension | Automatiquement |
| Vitesse du moteur principal | 0-600 r/min | 0-300 r/min | 0-300 r/min |
| Chargement du type de canette | À levier | Type électrique | Type électrique |
| Modèle de bavoir payant | Φ400-630mm | Φ800-1250mm | Φ1000-1600mm |
| Appuyer sur le modèle | Diamètre extérieur . ≤ 320 mm Diamètre intérieur. 120mm Largeur30-100mm | Diamètre extérieur ≤ 600 mm Diamètre intérieur. 200300mm Largeur60-150mm 150-200mm | 50-250 |
| Puissance | 2,2 kW | 3kw | 4kw |
| Structure du compteur | Type de pression des roues | Type à double roue avec pression d'air | Double roue taper avec la pression d'air |
| Type d'induction/ Précision des mesures | Encodeur rotatif/0,5 % | Encodeur rotatif/0,5 % | Encodeur rotatif/0,5 % |
