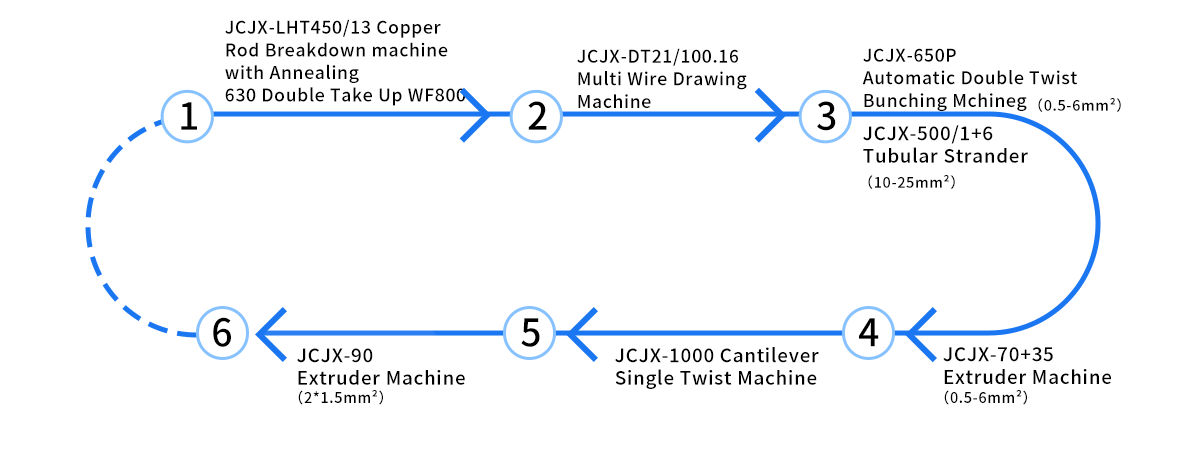

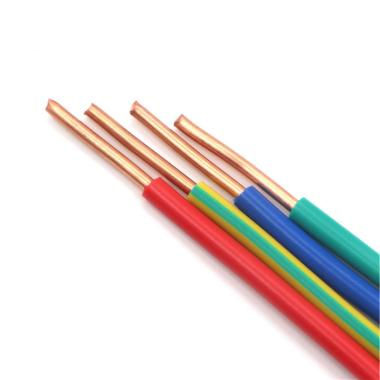

La conception globale de l'équipement est la suivante :
1. Machine de décomposition de tiges de cuivre LHT450/13 avec recuit : étirage d'un fil de cuivre de 8 mm à 1,2-3,5 mm
2. Machine de tréfilage multi-fils JCJX-DT21/100.16 Produire des fils fins de 0,15 à 0,5 mm

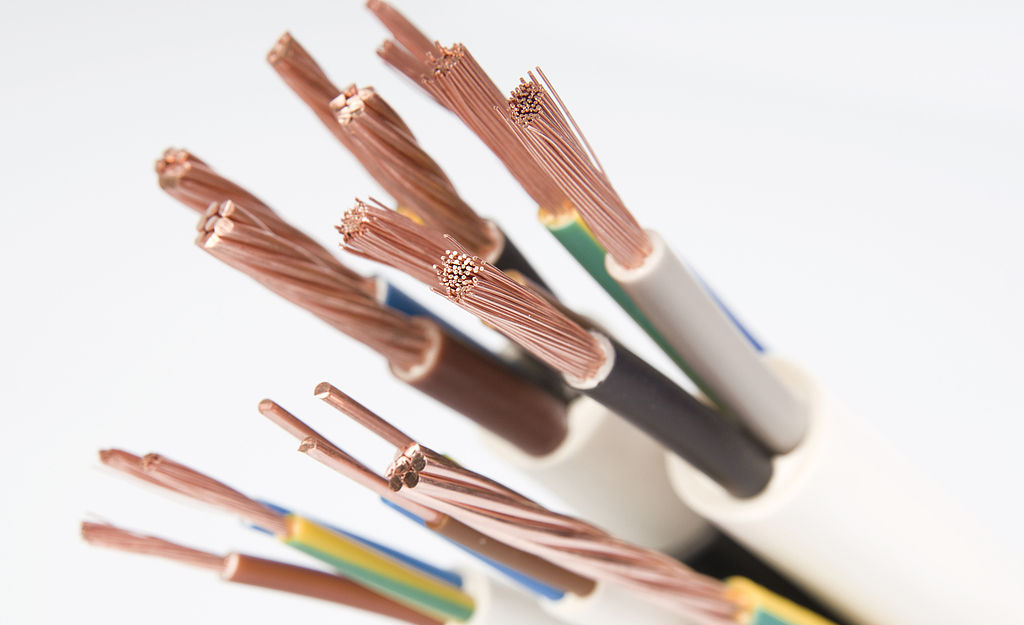

3. Machine de regroupement automatique à double torsion JCJX-650P Torsadez 19 à 84 fils pour produire des conducteurs torsadés souples de 0,5 à 6 mm² mètres carrés
4. Extrudeuse JCJX-70 35 Extrusion d'isolant pour 0,5 à 6 fils carrés
5. JCJX-1000Machine à torsion unique en porte-à-faux Fils isolés toronnés de 2 à 5 conducteurs

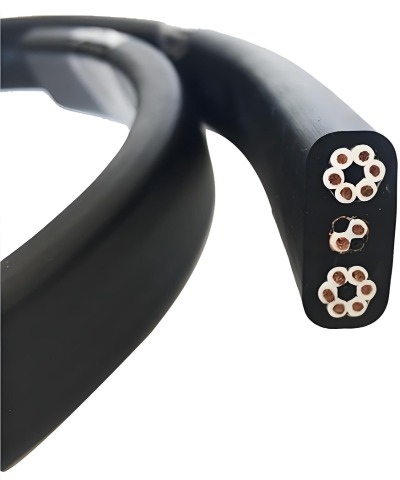

6. Extrudeuse JCJX-90 Fournir une gaine de protection pour un câble à 2 à 5 conducteurs et un fil plat de 2 * 1,5 mm2

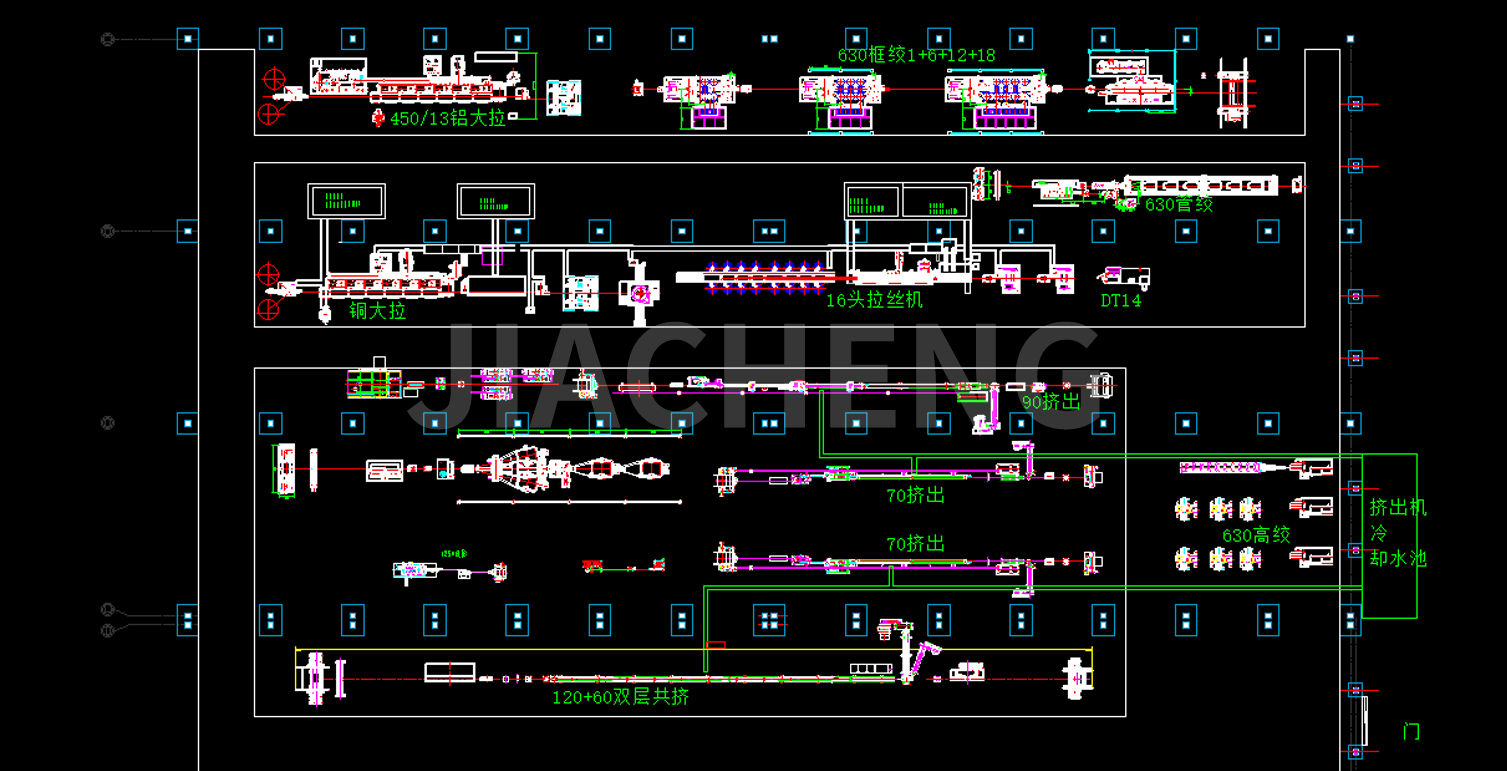

Dessins de planification d'usine du client :

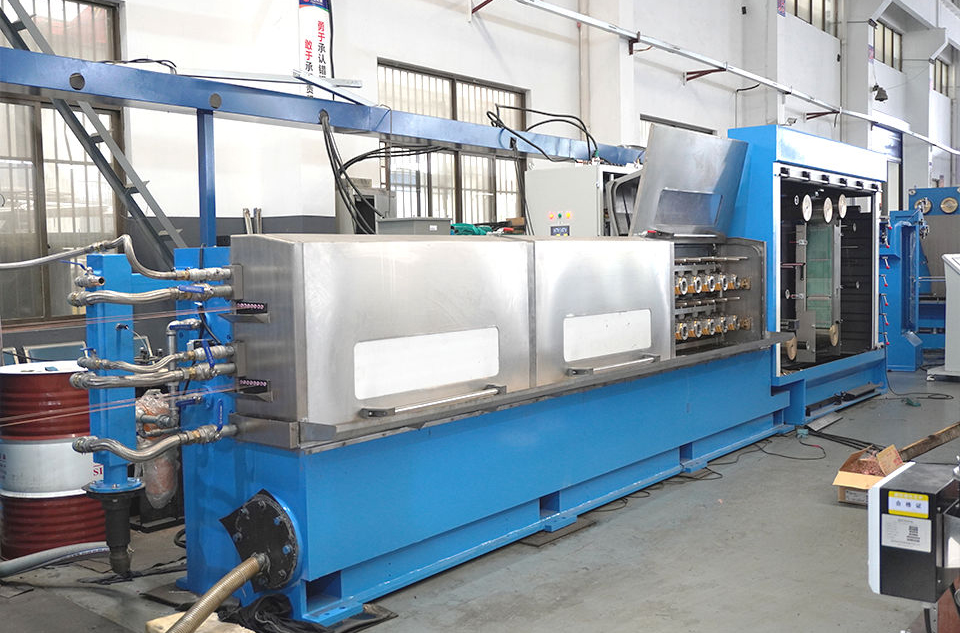

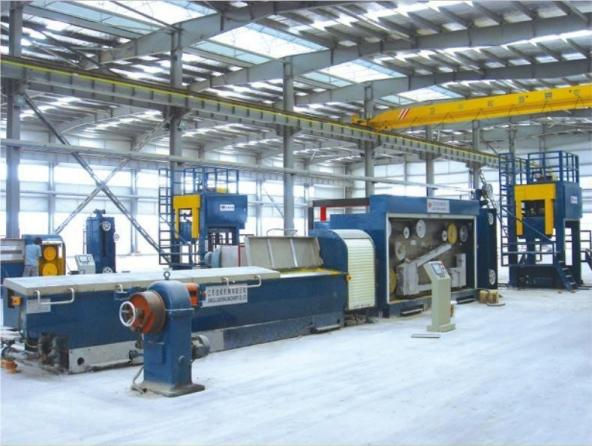

(1) Machine de décomposition de tiges de cuivre LHT450/13 avec recuit
La machine de claquage de tiges de cuivre à grande vitesse JCJX-LHT450/13 consiste à dessiner une tige de cuivre ordinaire de ∮8 mm vers un fil de cuivre souple de ∮1,2-3,5 mm. Les cabestans d'étirage sont disposés en ligne capable de travailler en continu avec une vitesse d'étirage élevée. Les pièces mécaniques et la commande électrique s'adaptent les unes aux autres et sont faciles à utiliser, changent les matrices sans pause et changent les bobines automatiquement. Cette machine présente les caractéristiques d'une utilisation facile, d'un rendement élevé et d'un produit de bonne qualité.
| Tapez de machine | LHT450/13 | LHT450/11 | LHT450/9 |
| Diamètre d'entrée maximum (mm) | φ8 | φ8 | φ8 |
| Diamètre de sortie (mm) | φ1,2-4,0 | φ1,5-4,0 | φ2,1-4,0 |
| Max.Die No. | 13 | 11 | 9 |
| Max. vitesse de ligne (m/s) | 25 | 22 | 20 |
| Structure du corps | Fonte repassée |
| Tapez de transmission | Par meule de haute précision |
| Dia. du cabestan à vitesse fixe (mm) | Dia. du cabestan à vitesse fixe (mm) |
| Cabestan de dessin | φ450 |
| Puissance du moteur principal (KW) | Enduit de tungstène |
| Moteur de cabestan à vitesse fixe (KW) | 280 |
| Type de lubrification | 75 |
| Type de lubrification | Immersion |
| Équipement optionnel | 1. Dispositif de recuit continu 450T 2. Double ratissage 3. Enrouleur 4、WS-1000 adoption |
| Dispositif de recuit continu en ligne |
| Tapez de machine | 450T | 450 To |
| Fil de recuit Dia. (mm) | Ø1,2-3,5 | Ø1,2-4,2 |
| Tension de recuit (V) | 0-60 | 0-60 |
| Courant de recuit (A) | 0-6000A (CC) | 0-5000A (CA) |
| Max. Vitesse de recuit (m/s) | 25 |

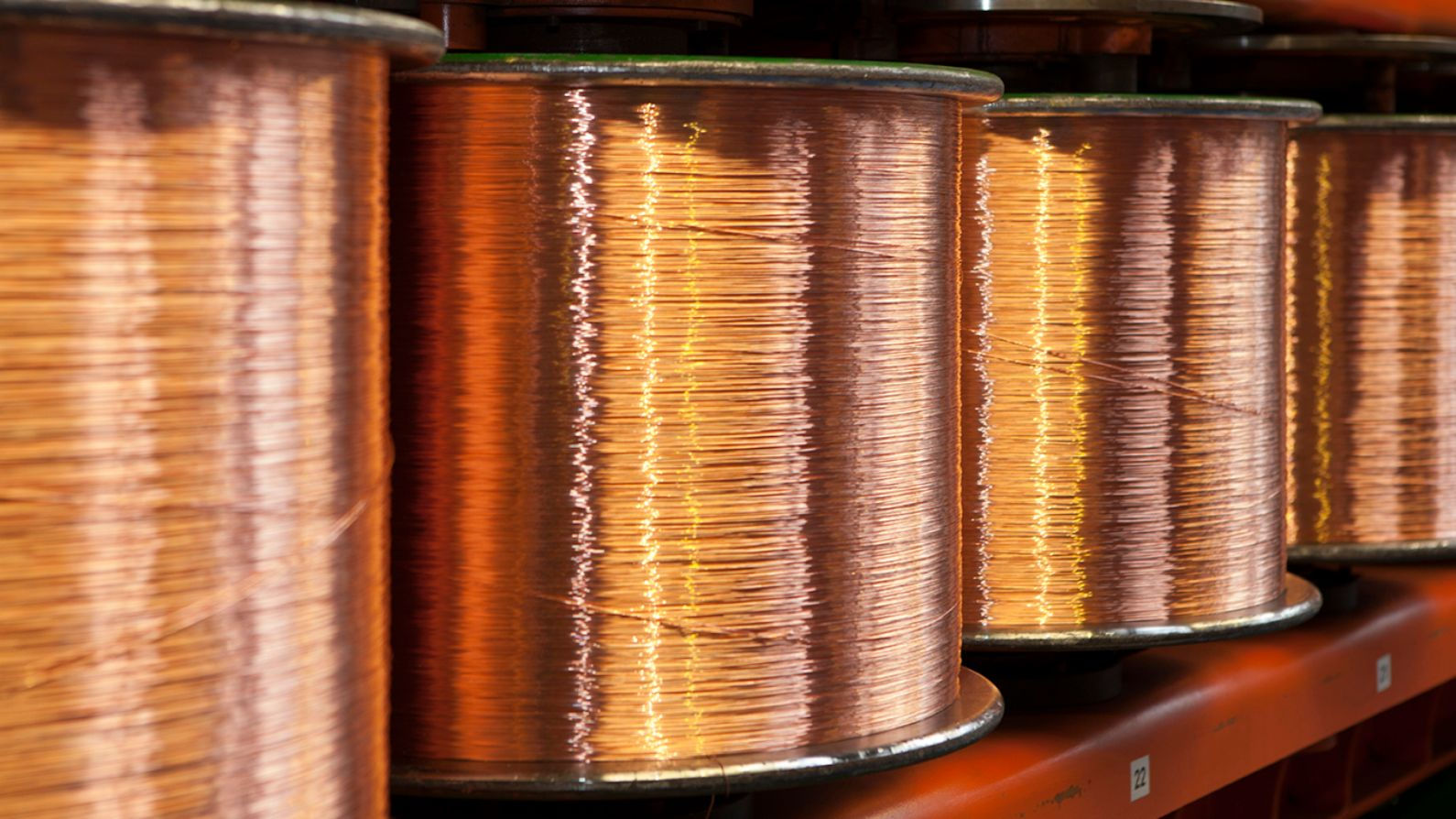

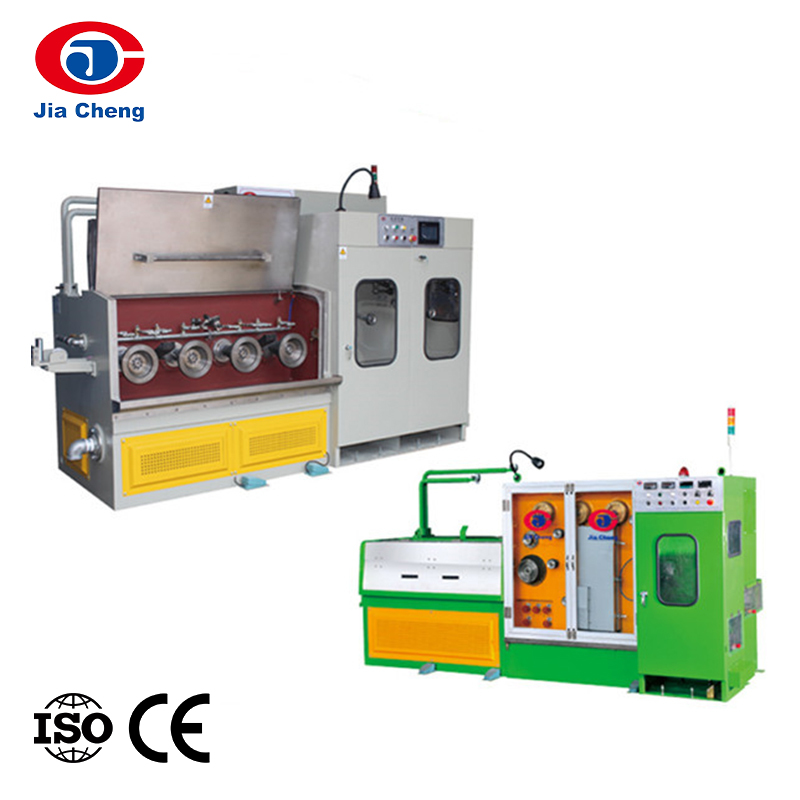

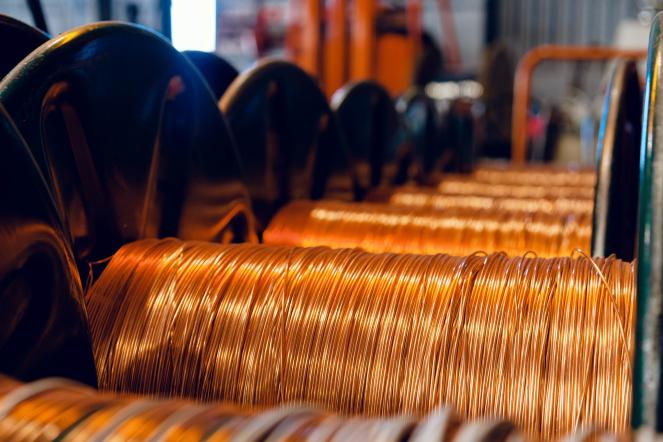

(2) Machine de tréfilage multi-fils JCJX-DT21/100.16
L’un des principaux avantages d’une machine de tréfilage multifilaire est sa productivité élevée. En tréfilant plusieurs fils simultanément, la machine augmente considérablement le rendement par rapport aux machines de tréfilage traditionnelles à un seul fil. Les machines à tréfiler multifils sont polyvalentes et peuvent traiter différents types de tiges métalliques et de faisceaux de fils, notamment le cuivre, l'aluminium et leurs alliages.
Diamètre de sortie : produit des fils fins de 0,15 à 0,5 mm
| Tapez de machine | DT18/120.4 | DT24/100.16 | DT24/100.20 |
| Numéro de fil de tréfilage | 4 fils | 16 fils | 20 fils |
| Max. Mourir Non. | 18 | 24 | 24 |
| Max. Diamètre d'entrée (mm) | Ø1,85 | Ø2.6 | Ø2.6 |
| Diamètre de sortie (mm) | Ø0.25- Ø0.7 | Ø0.16- Ø0.4 | Ø0.16- Ø0.4 |
| Diamètre du cabestan de dessin (mm) | Ø120 | Ø100 | Ø100 |
| Max. Vitesse de dessin (m/s) | 25 | 30 | 30 |

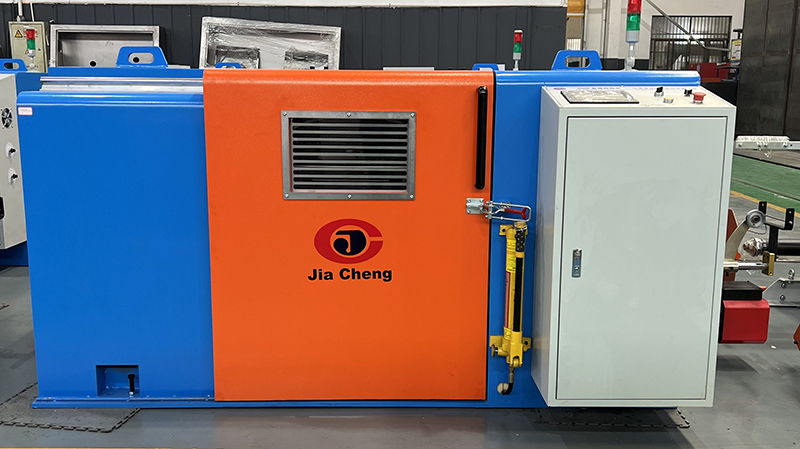

(3) Machine de regroupement automatique à double torsion JCJX-650P
Il est adapté pour tordre le fil de cuivre nu, le fil étamé et le fil verni qui comportent plus de 7 brins. Frein magnétique, qui freine automatiquement lorsque le fil se casse, la tension adopte le type d'embrayage à poudre magnétique. (sortie de contrôle PLC)
| Tapez de machine | JCJX-650P | JCJX-800P | JCJX-1000 |
| Utiliser | Pour regrouper 7 fils de cuivre nu, étamé, fil émaillé |
| Type de contrôle | Contrôle de l'onduleur PLC HMI |
| Zone de section de torsion (mm2) | 0,18-6,00 | 14h00-16h00 | 8h00-20h00 |
| Diamètre du fil de cuivre (mm) | Φ0,18-Φ1,00 | Φ0,50-Φ1,20 | Φ0,72-Φ6,0 |
| Pas de torsion (mm) | 11.61-99.04 | 22.51-152.32 | 22.73-173.66 |
| Direction de torsion | S ou Z |
| Tension de reprise | Tension contrôlée par embrayage magnétique |
| Vitesse maximale de l'arbre principal (r/min) | 2000 | 1200 | 800 |
| Type de déplacement | La transversale et la distance peuvent être ajustées en portant transversalement |
| Lubrification des roulements | Lubrification à l'huile fine, refroidissement par circulation | Graisseur avec huile haute température | Graisseur avec huile haute température |
| Type de chargement et de déchargement de canette | Type hydraulique |
| Max. Diamètre de la canette. | Φ630 | Φ800 | Φ1000 |
| Unité d'arrêt automatique | Arrêt automatique lorsque vous atteignez la longueur de réglage et fil cassé à l'intérieur et à l'extérieur |
| Frein | Frein magnétique |
| Puissance du moteur (kw) | 7.5 | 11 | 22 |
| Hauteur centrale de l'arbre principal (mm) | 850 | 900 | 1100 |

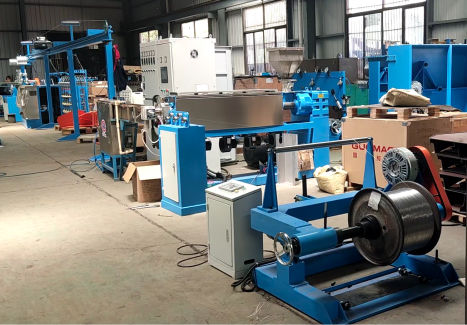

(4)Extrudeuse JCJX-70 35
Conception précise de la vis, durable, sans mucus, ne décolle pas le chrome, change de couleur rapidement, avec une capacité élevée, de haute qualité, la concentricité du fil est supérieure à 90 %, avec une haute précision ± 0,03. Avec contrôle PLC à écran tactile, opération facile, plus d'hommation.
1. Utilisation : il est utilisé pour l'isolation des câbles avec du PVC, du LDPE, du NYLON, du TPU.
2. La chaîne de production comprend : payez, machine principale, armoire principale, auge fixe, traction, enroulement.
3. Pièces facultatives : chenille, machine à mousser, jauge laser de test de diamètre, vis LSZH, prise et remboursement de type portique, prise et remboursement de type arbre d'extrémité.
| Type | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| Diamètre de vis (mm) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| Rapport L/D de vis | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| Capacité d'extrusion (kg/h) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| Capacité d'extrusion (kg/h) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| Capacité d'extrusion (kg/h) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| Puissance du moteur principal | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| Puissance totale | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| Diamètre fini. (mm) | 0,2-1 | 0,4-3 | 0,8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| Taille de la canette de paiement (mm) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| Pouvoir de remboursement | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5,5/7,5 | 7,5/11 |
| Type d'unité de transport | Capastan | Capastan | Capastan | Capastan | Capastan | Capastan Chenille | Capastan Chenille |
| Puissance de l'unité de transport | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| Longueur de l'accumulateur (m) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| Taille de la bobine réceptrice (mm) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| Puissance d'absorption | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| Vitesse de ligne (m/min) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| Dimension (m) (L*L*H) | 20*1.5*2.1 | 20*1.6*2.1 | 20*1.7*2.1 | 20*2.5*2.1 | 25*2.5*2.1 | 25*3.2*2.1 | 30*3.6*2.1 |
| Poids (T) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |

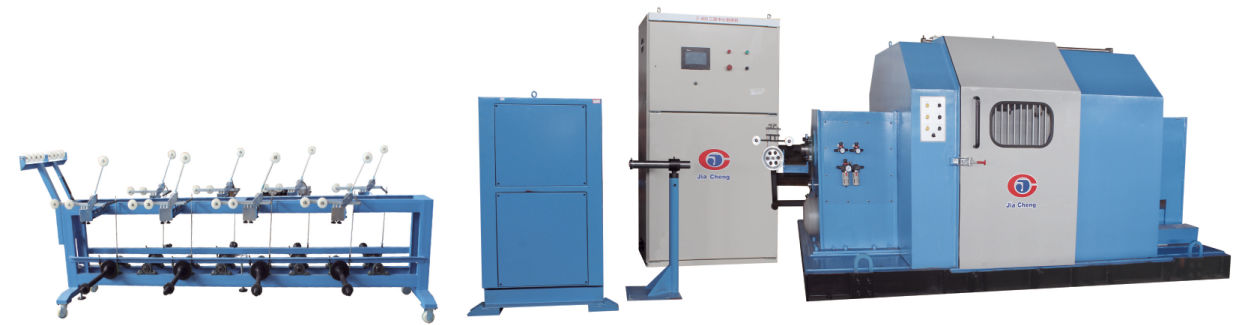

(5)JCJX-1000Machine à torsion unique en porte-à-faux
Il convient à toutes sortes de câbles de données, de câbles de communication, de câbles spéciaux torsadés, en même temps d'emballage central et latéral.
| Modèle | JCJX-630 | JCJX-800 | JCJX-1000 | JCJX-1250 |
| Diamètre de la bobine de paiement (mm) | Φ400-Φ500-Φ630 |
| Diamètre de la bobine réceptrice (mm) | Φ630 | Φ800 | Φ1000 | Φ1250 |
| Diamètre de fil applicable (mm) | Φ0,6-3,0 | Φ1.0-5.0 |
| Puissance du moteur principal (kw) | 11 | 15 | 15 | 20 |
| Max. diamètre de superposition (mm) | Φ15 | Φ20 | Φ25 | Φ30 |
| Pas de torsion (mm) | 20-200 | 30-300 | 30-350 | 30-350 |
| Nombre de rotation (r/min) | 1000 | 800 | 600 | 550 |
| Tension de reprise | Tension pneumatique |
| Style de traversée | Régulation continue, en fonction de la vitesse de rotation de la bobine et du mouvement alternatif |
| Distance de déplacement (mm) | 2-12 | 3-20 | 3-30 | 3-30 |
| Sens de torsion | S ou Z Direction free designation |
| Type d'emballage | Enroulement central ou latéral |

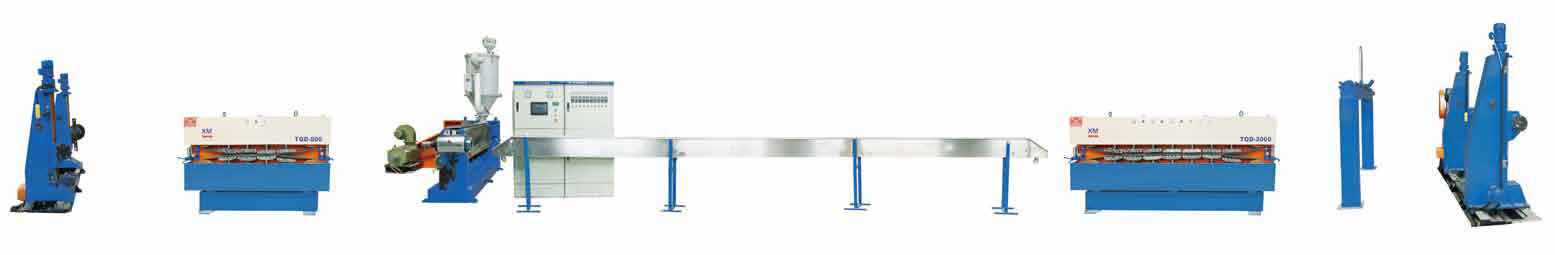

(6) Extrudeuse JCJX-90

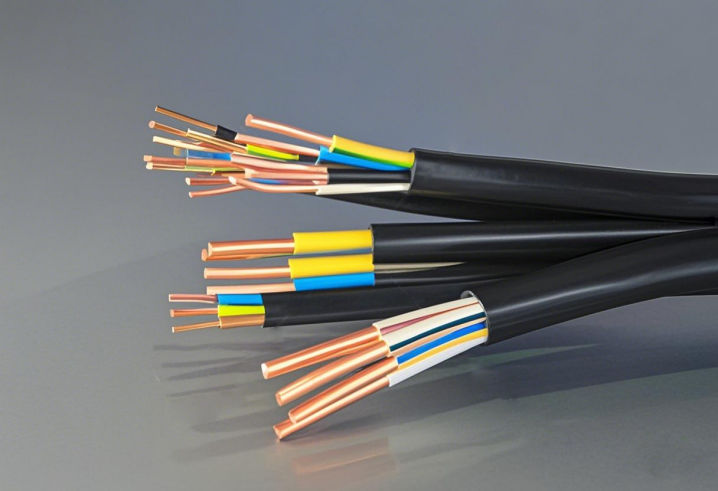

Champ d'application : s'applique à la production de câbles isolés en PVC, fournit une gaine de protection pour les câbles à 2 à 5 conducteurs et les fils plats de 2 x 1,5 mm2.
| Type | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| Diamètre de vis (mm) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| Rapport L/D de vis | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| Capacité d'extrusion (kg/h) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| Capacité d'extrusion (kg/h) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| Capacité d'extrusion (kg/h) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| Puissance du moteur principal | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| Puissance totale | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| Diamètre fini. (mm) | 0,2-1 | 0,4-3 | 0,8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| Taille de la canette de paiement (mm) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| Pouvoir de remboursement | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5,5/7,5 | 7,5/11 |
| Type d'unité de transport | Capastan | Capastan | Capastan | Capastan | Capastan | Capastan Chenille | Capastan Chenille |
| Puissance de l'unité de transport | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| Longueur de l'accumulateur (m) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| Taille de la bobine réceptrice (mm) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| Puissance d'absorption | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| Vitesse de ligne (m/min) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| Dimension (m) (L*L*H) | 20*1.5*2.1 | 20*1.6*2.1 | 20*1.7*2.1 | 20*2.5*2.1 | 25*2.5*2.1 | 25*3.2*2.1 | 30*3.6*2.1 |
| Poids (T) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |
