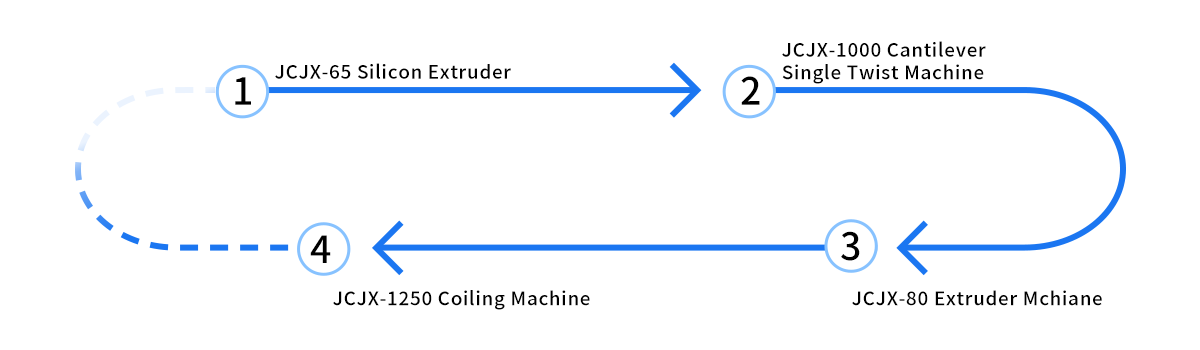

Il existe au total quatre lignes de production, et les détails sont les suivants :
1. Extrudeuse de silicium JCJX-65 Extrusion du fil central
2. Machine à torsion unique en porte-à-faux JCJX-1000 Torsion du fil central
3. Extrudeuse JCJX-80 Extrusion de gaine
4. Machine à enrouler JCJX-1250 Enroulement

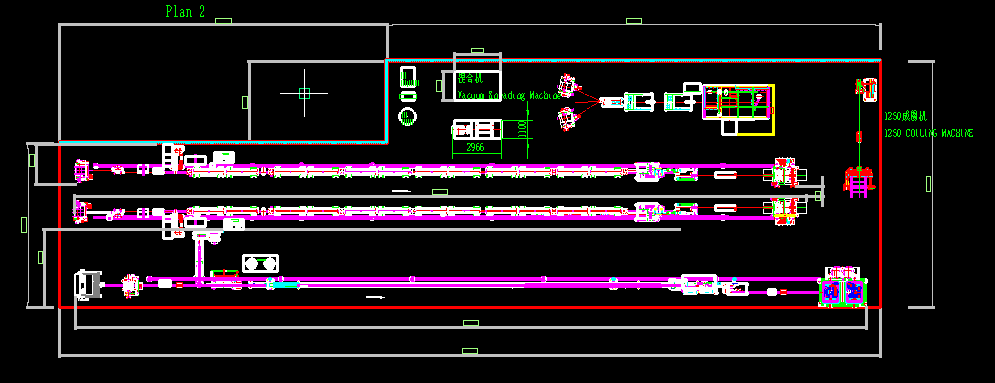

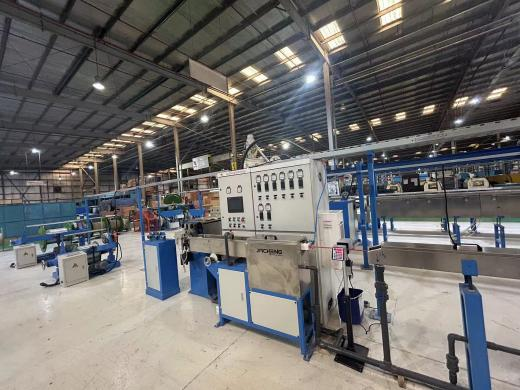

Dessins de planification d'usine du client
Jiangsu Jiacheng Technology Co., Ltd. s'est engagée dans le développement de l'industrie des équipements de fabrication de câbles depuis sa création en 1990. Nous sommes une entreprise professionnelle qui fabrique divers types d'équipements de fabrication de fils et de câbles tels que des machines à tréfiler, des machines à tordre, des extrudeuses, des machines à enrouler et à emballer, des toronneuses, des machines de recuit et d'étamage et d'autres machines de fabrication de fils et de câbles connexes.

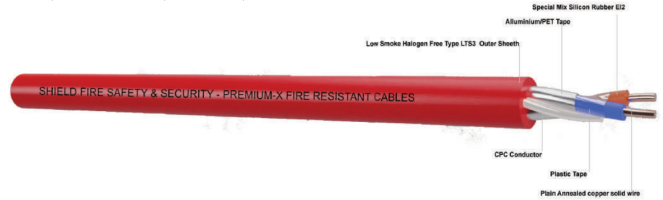

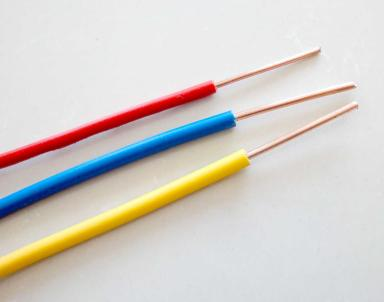

Récemment, notre société a conclu avec succès un accord de coopération avec un client des Émirats arabes unis et a livré un plan complet pour la production d'une ligne de production de câbles ignifuges à 2 conducteurs de 1,5 à 2,5 mètres carrés. Au cours du processus d'acceptation, le client a hautement reconnu les performances mécaniques, la qualité et les divers services après-vente de notre entreprise, et attend avec impatience de poursuivre sa coopération avec Jiacheng Technology à l'avenir.

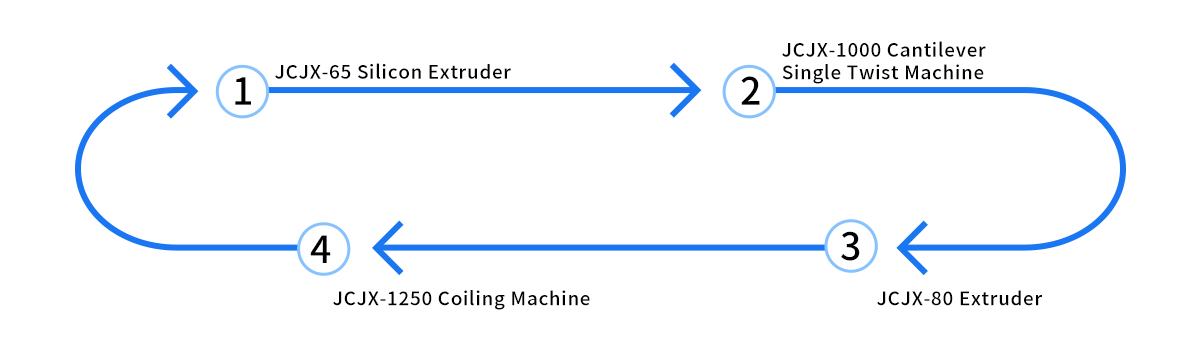

Processus de la chaîne de production :
L'ensemble du plan de planification

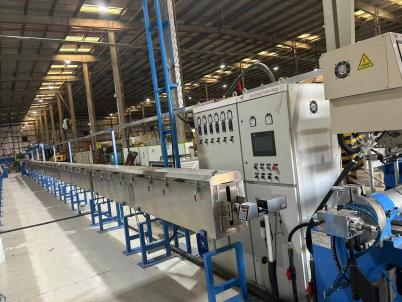

Extrudeuse de silicium JCJX-65
S'appliquant à toutes sortes de câbles en caoutchouc de silicone haute température et de gaines haute température.
1. Contrôle par écran tactile PLC, réglage et surveillance des paramètres de toute la ligne de production.
2. Le caoutchouc de silicone utilise des vis et un baril, une traverse et des matrices pour empêcher la vulcanisation interne.
3. Caoutchouc de silicone utilisé pour éviter d'ajuster la tête de filière, le contrôle automatique du système de refroidissement par eau ou le contrôle manuel.
4. Avec un système de retour d'essai de précision pour garantir un diamètre de fil précis afin de réduire les coûts.
| Modèle | JCJX-45 | JCJX-70 | JCJX-90 | JCJX-120 |
| Puissance principale de la machine (kw) | 11 | 22 | 37 | 45 |
| Capacité d'extrusion (kg/h) | 30 | 80 | 135 | 260 |
| Diamètre de vis (mm) | φ45 | Φ70 | φ90 | φ120 |
| Rapport L/D de vis | 12:1 | 14:1 | 14 : 1 | 14:1 |
| Taille de la bobine de paiement (mm) | φ300-400 | Φ400-630 | φ400-630 | φ1000-1200 |
| Tailles de conducteur (mm) | φ0,2-3,0 | Φ1,5-6,0 | φ2,1-10 | φ5.0-15 |
| Tailles de câble finies (mm) | φ0,8-5,0 | Φ1,8-8,0 | φ3.0-12 | φ8,0-20 |
| Longueur du réservoir de vulcanisation (m) | 12 | 16 | 24 | 24 |
| Puissance de chauffage | Section 36kw | Section 48kw | Section 72kw | Section 84kw |
| Moteur de traction (kw) | 2.2 | 4 | 7.5 | 11 |
| Vitesse de production (m/min) | 10-200 | 10-200 | 4-40 | 4-40 |
| Tailles de bobine réceptrice (mm) | Φ400-500 | Φ400-630 | φ1250-1600 | φ1250-2000 |

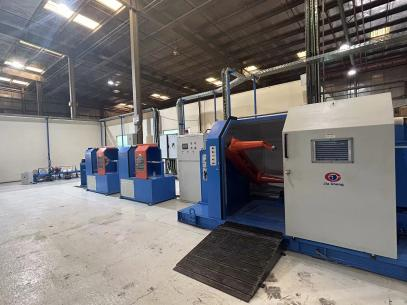

Machine à torsion unique en porte-à-faux JCJX-1000
Il est utilisé pour toutes sortes de câbles et d'emballages et également utilisé pour toutes sortes de conducteurs souples et de câbles d'ordinateur, de câbles de contrôle de câbles en caoutchouc comme KVVRP, KVVR, RVV, KVV.
1) Plus de stabilité, efficacité de production élevée, faible bruit et facile à utiliser.
2) Il peut tordre à la fois le câble et le fil de cuivre.
3) Torsion et emballage en même temps.
| Modèle | JCJX-630 | JCJX-800 | JCJX-1000 | JCJX-1250 |
| Diamètre de la bobine de paiement (mm) | Φ400-Φ500-Φ630 |
| Diamètre de la bobine réceptrice (mm) | Φ630 | Φ800 | Φ1000 | Φ1250 |
| Diamètre de fil applicable (mm) | Φ0,6-3,0 | Φ1.0-5.0 |
| Puissance du moteur principal (kw) | 11 | 15 | 15 | 20 |
| Max. diamètre de superposition (mm) | Φ15 | Φ20 | Φ25 | Φ30 |
| Pas de torsion (mm) | 20-200 | 30-300 | 30-350 | 30-350 |
| Nombre de rotation (r/min) | 1000 | 800 | 600 | 550 |
| Tension de reprise | Tension pneumatique |
| Style de traversée | Régulation continue, en fonction de la vitesse de rotation de la bobine et du mouvement alternatif |
| Distance de déplacement (mm) | 2-12 | 3-20 | 3-30 | 3-30 |
| Sens de torsion | Désignation libre de direction S ou Z |
| Tapez d'emballage | Enroulement central ou latéral |
Extrudeuse JCJX-80
Il est utilisé pour l'isolation des fils et câbles avec du PVC, du LDPE, du NYLON, du TPU. Il peut également s'agir d'équipements avec traverse triple co-extrusion et double couche.
1. La chaîne de production comprend : payez, machine principale, armoire principale, auge fixe, auge mobile, accumulateur, traction, reprise, testeur d'étincelles.
2. Pièces facultatives : paiement actif, préchauffeur, machine à poudre, jauge laser de test de diamètre, vis LSZH, enroulement de bobine simple et double, machine d'enroulement et d'emballage.
3. Caractéristique : conception précise de la vis, durable, sans mucus, ne décolle pas le chrome, change de couleur rapidement, avec une capacité élevée, de haute qualité, la concentricité du fil est supérieure à 90 %, avec une haute précision ± 0,03. Avec contrôle PLC à écran tactile, opération facile, plus d'hommation.
| Type | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| Diamètre de vis (mm) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| Rapport L/D de vis | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| Capacité d'extrusion (kg/h) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| Capacité d'extrusion (kg/h) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| Capacité d'extrusion (kg/h) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| Puissance du moteur principal | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| Puissance totale | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| Diamètre fini. (mm) | 0,2-1 | 0,4-3 | 0,8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| Taille de la canette de paiement (mm) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| Pouvoir de remboursement | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5,5/7,5 | 7,5/11 |
| Type d'unité de transport | Capastan | Capastan | Capastan | Capastan | Capastan | Capastan Chenille | Capastan Chenille |
| Puissance de l'unité de transport | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| Longueur de l'accumulateur (m) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| Taille de la bobine réceptrice (mm) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| Puissance d'absorption | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| Vitesse de ligne (m/min) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| Dimension (m) (L*L*H) | 20*1.5*2.1 | 20*1.6*2.1 | 20*1.7*2.1 | 20*2.5*2.1 | 25*2.5*2.1 | 25*3.2*2.1 | 30*3.6*2.1 |
| Poids (T) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |

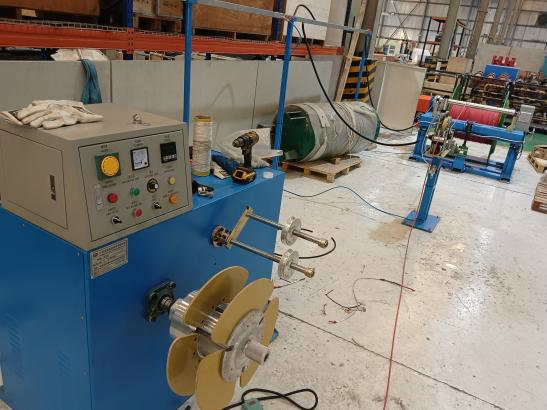

Machine à enrouler JCJX-1250
Il est principalement utilisé pour enrouler de longs rouleaux de fils ou de câbles en bobines afin de faciliter l'emballage, le transport et l'utilisation ultérieurs.
Caractéristique :
1. La tension automatique peut contrôler l'unité de paiement, les fils sont disposés parfaitement sur la canette.
2. En adoptant un ensemble de remboursement automatique, le fil de paiement est en ordre.
3. Le rendement élevé produit généralement 700 en 8 heures, soulevez trois fois.
| Modèle | Φ630mm | Φ1250mm | Φ1250-Φ1600mm |
| Plage de fils applicable | 0,5-6 mm2 | 10-70mm2 | 10-240mm2 |
| Traverser la tension | Automatiquement |
| Vitesse du moteur principal | 0-600 r/min | 0-300 r/min | 0-300 r/min |
| Chargement du type de canette | À levier | Type électrique | Type électrique |
| Modèle de bavoir payant | Φ400-630mm | Φ800-1250mm | Φ1000-1600mm |
| Appuyer sur le modèle | Diamètre extérieur . ≤ 320 mm Diamètre intérieur. 120mm Largeur30-100mm | Diamètre extérieur ≤ 600 mm Diamètre intérieur. 200300mm Largeur60-150mm 150-200mm | 50-250 |
| Puissance | 2,2 kW | 3kw | 4kw |
| Structure du compteur | Type de pression des roues | Type à double roue avec pression d'air | Double roue taper avec la pression d'air |
| Type d'induction/ Précision des mesures | Encodeur rotatif/0,5 % | Encodeur rotatif/0,5 % | Encodeur rotatif/0,5 % |
