Machines à tréfiler expliquées : comment elles fonctionnent, quels types existent et comment choisir la bonne

Que fait une machine à tréfiler et pourquoi c'est important

Une machine à tréfiler réduit le diamètre d'une tige ou d'un fil métallique en le tirant à travers une série de matrices de plus en plus petites sous tension. Le résultat est un fil avec un diamètre précis, des propriétés mécaniques améliorées et une finition de surface plus lisse – des qualités qui ne peuvent être obtenues de manière fiable par le seul laminage ou l’extrusion.

Le tréfilage est le processus fondamental derrière pratiquement tous les produits en fil métallique dans la fabrication moderne. - des conducteurs électriques et câbles automobiles à l'acier à ressort, aux sutures chirurgicales et à la corde à piano. Une machine qui commence avec une tige d'acier de 5,5 mm peut la réduire à 0,1 mm ou plus finement par des passes d'étirage successives, chacune supprimant un pourcentage contrôlé de surface transversale.

Choisir le bon machine à tréfiler — que ce soit pour le cuivre, l'aluminium, l'acier ou les alliages spéciaux — dépend de la compréhension de la mécanique du processus, des configurations des machines, de la conception des matrices, des exigences de lubrification et des spécifications finales des fils exigées par votre application. Ce guide couvre chacun de ces domaines avec la spécificité nécessaire pour prendre une décision éclairée en matière d'équipement.

Le processus de tréfilage : étape par étape

Le processus d’étirage suit une logique mécanique cohérente quel que soit le matériau étiré. Comprendre chaque étape permet de diagnostiquer les problèmes et d’optimiser la qualité des résultats.

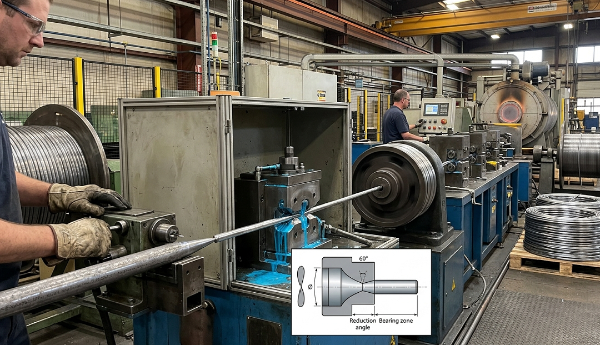

1. Pointage : L'extrémité avant de la tige est effilée - soit par estampage, laminage ou meulage - de sorte qu'elle puisse être enfilée à travers l'ouverture de la filière et saisie par le cabestan ou le bloc d'étirage.
2. Entrée de matrice : Le fil pointu pénètre dans la cloche de la filière (cône d'entrée), qui le guide dans l'angle d'approche où commence la déformation.
3. Zone de réduction : Le fil est comprimé radialement lors de son passage dans la zone d'appui de la filière. La surface de la section transversale diminue tetis que la longueur augmente proportionnellement. Les réductions par laissez-passer varient généralement de 15% à 25% pour l'acier et jusqu'à 30 % à 35 % pour les métaux plus mous comme le cuivre et l'aluminium .
4. Zone d'appui : Une section cylindrique courte qui contrôle le diamètre final et la finition de surface.
5. Soulagement du dos : Une légère conicité à la sortie de la filière qui empêche le fil de se lier à sa sortie.
6. Enroulement : Le fil tréfilé s'enroule sur un cabestan ou une bobine pour le prochain passage ou l'emballage final.

Chaque passage dans une filière écrouit le fil en raison de la déformation plastique. Pour les matériaux comme l'acier à haute teneur en carbone et l'acier inoxydable, un recuit intermédiaire (ramollissement par traitement thermique) peut être nécessaire après plusieurs passes pour restaurer la ductilité avant de pouvoir continuer l'étirage. Le cuivre et l'aluminium permettent généralement davantage de réductions avant qu'un recuit ne soit nécessaire.

Principaux types de machines à tréfiler

Les machines à tréfiler sont classées principalement en fonction du nombre de blocs de tréfilage (unique ou multi-passes), de la disposition de ces blocs et du type de matériau et du calibre du fil à traiter. Chaque configuration convient à un scénario de production différent.

Machines à dessiner à un seul bloc (à matrice unique)

La configuration la plus simple : une matrice, un cabestan. La tige passe à travers une seule filière et s'enroule sur un tambour rotatif. Les machines monoblocs sont utilisées pour tréfilage de fils et de tiges lourds - réduisant généralement la tige de 5 à 12 mm à 2 à 4 mm en une seule traction. Ils sont courants comme première étape dans une ligne d'étirage multi-machines et sont également utilisés pour des applications spécialisées où des changements fréquents de matrices sont nécessaires.

Les vitesses d'étirage pour les machines monobloc travaillant des tiges lourdes sont généralement 1 à 5 mètres par seconde . L'avantage est la simplicité mécanique et la facilité d'installation ; la limitation est qu'une seule réduction est obtenue par passage de machine.

Machines à dessiner multi-passes (continues)

Les machines multi-passes enfilent le fil à travers une série de filières et de cabestans en un seul passage continu. Chaque cabestan tourne plus vite que le précédent pour compenser l'augmentation de la vitesse et de la longueur du fil après chaque réduction. Ces machines sont les bêtes de somme du tréfilage : une seule machine à 12 matrices peut prendre une tige de 5,5 mm et l'étirer jusqu'à moins de 1 mm sans s'arrêter.

Les machines modernes multi-passes pour fils de cuivre fins peuvent atteindre des vitesses de sortie dépassant 30 mètres par seconde , avec certaines machines à fil fin à grande vitesse atteignant 40 à 50 m/s . Le nombre de matrices dans la machine varie généralement de 6 à 25 en fonction du calibre final et du matériau.

Machines à étirer par voie humide

Dans les machines d'étirage par voie humide, les matrices et les cabestans sont entièrement immergés dans une solution liquide lubrifiant-réfrigérant. Il s'agit de la configuration standard pour tréfilage fin et ultra fin — diamètres inférieurs à environ 0,5 mm — pour lesquels la chaleur générée à des vitesses d'étirage élevées endommagerait autrement le fil ou les matrices. Les machines humides dominent dans la production de fils magnétiques, de fils de télécommunications et de fils fins en acier inoxydable.

Machines à étirer à sec

Les machines à étirer à sec utilisent des lubrifiants en poudre ou en pâte plutôt que des bains liquides. Ils sont utilisés pour fil moyen à grossier , en particulier les fils d'acier dans la plage de 0,5 à 5 mm, où des lubrifiants secs tels que le stéarate de sodium ou de calcium fournissent une lubrification adéquate sans les complications d'un système liquide. Les câbles pour pneus en acier et les fils à ressorts sont généralement produits sur des équipements d'étirage à sec.

Machines à dessiner des lignes droites

Dans une machine en ligne droite, le fil se déplace horizontalement à travers les matrices sans s'enrouler autour des cabestans intermédiaires. Cela élimine la contrainte de flexion introduite par l'enroulement autour d'un tambour, ce qui rend les machines en ligne droite préférées pour matériaux durs, cassants ou de grande valeur - comme le tungstène, le molybdène, le fil de titane et le fil d'électrode de soudage - où la fatigue en flexion pendant l'étirage provoquerait des ruptures.

Spécifications des machines à tréfiler comparées par application

Matrices : le composant qui définit la qualité du fil

La matrice de dessin est le cœur du processus. La géométrie de la matrice, le matériau et la finition de surface déterminent directement la tolérance du diamètre du fil, la qualité de la surface et la durée de vie de la matrice. Une matrice mal spécifiée ou usée produit un fil hors tolérance, rugueux ou sujet à la rupture.

Matériaux de matrice

• Carbure de tungstène : Le matériau de matrice standard pour la plupart des applications en acier et en fils moyens. Excellente résistance à l’usure, économique, disponible dans une large gamme de qualités. Fil d'acier au carbone de tréfilage de durée de vie typique : 200 à 500 kg de fil par matrice en fonction de la dureté du fil et de la réduction.
• Diamant polycristallin (PCD) : Utilisé pour le tréfilage fin et ultra-fin du cuivre et des métaux précieux. Durée de vie considérablement plus longue que le carbure – souvent 10 à 50 fois plus longtemps — justifiant le coût nettement plus élevé de la production de fils fins en grand volume.
• Diamant naturel : Toujours utilisé pour les fils de calibres les plus fins inférieurs à environ 0,05 mm, où la perfection cristallographique du diamant naturel offre des finitions de surface et des tolérances dimensionnelles que les alternatives synthétiques ne peuvent égaler.
• Céramique : Utilisé dans des applications spécifiques telles que l'étirage de l'acier inoxydable ou du titane où la réactivité chimique entre le fil et le carbure provoquerait une usure accélérée.

Angle de filière et programme de réduction

Le demi-angle d'approche de la matrice - l'angle entre l'axe de la matrice et la zone de réduction conique - varie généralement de 6° à 12° pour la plupart des applications. Un angle plus petit réduit la force d’étirage et l’usure de la matrice mais augmente la longueur de contact et le frottement. Un angle plus grand raccourcit le contact mais augmente la déformation redondante, ce qui augmente la température du fil et le taux d'écrouissage. L'angle optimal pour un matériau et une réduction donnés est déterminé empiriquement et constitue un paramètre étroitement respecté dans les opérations commerciales de tréfilage.

Le programme de réduction (la quantité de réduction de surface attribuée à chaque matrice dans une machine multi-passes) doit être équilibré de manière à ce qu'aucune matrice ne soit surchargée pendant que la machine fonctionne à son débit maximal. Les réductions de superficie typiques par passage sont 17 à 22 % pour l'acier and 20 à 30 % pour le cuivre . Pousser au-dessus de ces seuils augmente la fréquence de rupture de fil et l’usure des matrices de manière exponentielle.

Lubrification : essentielle aux performances de la machine et à la qualité du fil

La lubrification dans le tréfilage remplit trois fonctions : réduire la friction entre le fil et la matrice, éliminer la chaleur générée par la déformation et la friction et empêcher le soudage ou le grippage entre la surface du fil et le matériau de la matrice. Une mauvaise lubrification est la cause la plus fréquente de défaillance prématurée de la matrice, de ruptures excessives de fils et de mauvaise qualité de surface.

• Lubrifiants secs (poudres de savon) : Le stéarate de sodium et le stéarate de calcium sont les lubrifiants secs les plus courants pour le tréfilage de l'acier. Le fil est pré-revêtu d'une couche porteuse de chaux ou de borax qui réagit avec le savon pour former un film de savon de zinc à l'interface de la filière. Efficace pour les bris de tiges et les fils moyens mais ne convient pas aux fils fins.
• Lubrifiants humides (émulsions et huiles pures) : Les émulsions à base d'eau contenant des additifs lubrifiants synthétiques sont standard pour les machines d'étirage humide. La concentration est généralement maintenue entre 3% et 10% en volume , avec un pH contrôlé entre 8,5 et 9,5 pour empêcher la croissance bactérienne et la corrosion. Les huiles pures (non émulsionnées) sont utilisées pour des applications spécifiques en acier inoxydable et en alliages spéciaux.
• Revêtements métalliques : Pour l'acier à très haute teneur en carbone (câble de pneu, toron PC), la tige est recouverte de laiton ou de zinc par galvanoplastie ou brevetage à chaud avant étirage. Ces revêtements métalliques agissent comme des supports de lubrifiant solide et sont consommés lors de l'étirage, déposant un mince film lubrifiant à l'interface de la matrice.

Facteurs clés lors de la sélection d’une machine à tréfiler

L'achat ou la spécification d'une machine à tréfiler nécessite de faire correspondre plusieurs paramètres techniques à vos exigences de production. Voici les facteurs qui ont le plus d’impact sur la qualité de la production, les coûts d’exploitation et le retour sur investissement :

Gamme de matériaux et de calibres de fil

Définissez votre plage de diamètres d’entrée et de sortie avant d’évaluer une machine. Une machine optimisée pour le tréfilage fin du cuivre ne convient pas au claquage des tiges d'acier, et vice versa. Si votre gamme de produits s'étend sur une large plage de mesure (par exemple, de 5 mm à 0,3 mm), vous aurez probablement besoin de deux machines en série plutôt que d'une seule unité.

Puissance du moteur et force de traction

La force d'étirage est proportionnelle à la section transversale du fil, à la limite d'élasticité du matériau et à la réduction totale de la surface par passe. Un sous-dimensionnement de la puissance du moteur entraîne des tirages bloqués et des ruptures de fil excessives ; Le surdimensionnement gaspille du capital et de l’énergie. Pour les machines à fil d'acier moyen traitant du fil de 1 à 3 mm, la puissance du moteur installé varie généralement de 15 kW à 75 kW par bloc de dessin en fonction du nombre de passes et de la vitesse de dessin.

Contrôle de vitesse et synchronisation

Dans les machines multi-passes, la vitesse de chaque cabestan doit être synchronisée avec précision pour maintenir une contre-tension correcte entre les passes. Utilisation de machines modernes entraînements à fréquence variable (VFD) avec contrôle de tension en boucle fermée sur chaque bloc, permettant un ajustement automatisé aux variations d'allongement du fil. Les machines plus anciennes utilisent des rapports de vitesse mécaniques qui nécessitent un réglage manuel lors du changement de qualité de fil ou de programme de matrices.

Capacité de recuit en ligne

Pour le tréfilage du cuivre et de l'aluminium, le recuit en ligne continu (en faisant passer le fil fini à travers une courte zone de chauffage résistif avant la bobine réceptrice) restaure la ductilité sans cycle de recuit au four séparé. Le recuit en ligne peut éliminer toute une étape de traitement distincte , réduisant considérablement les délais de production et le coût énergétique par kilogramme de fil produit. Vérifiez si la vitesse de sortie de la machine est compatible avec le temps de séjour thermique requis pour un recuit adéquat de votre alliage cible.

Détection de rupture et redémarrage automatique

Les ruptures de fil sont inévitables lors des opérations de tréfilage, en particulier sur les machines à fil fin fonctionnant à grande vitesse. L'impact financier d'une casse dépend en grande partie de la rapidité avec laquelle la machine s'arrête et de la rapidité avec laquelle l'opérateur peut réenfiler et redémarrer. Les machines modernes comprennent détecteurs de rupture optiques ou par contact qui arrêtent la machine quelques millisecondes après une pause et, sur certains modèles, peuvent réenfiler et redémarrer automatiquement sans intervention de l'opérateur. Sur une machine à fil fin à grande vitesse fonctionnant à 40 m/s, la réduction du temps de réenfilage de 15 minutes à 2 minutes permet de récupérer des centaines d'heures de production par an sur une seule machine.

Problèmes courants de tréfilage et leurs causes profondes

La connaissance diagnostique des problèmes de dessin courants réduit les temps d'arrêt et les rebuts. La plupart des défauts proviennent de l'une des trois sources suivantes : l'état de la matrice, un défaut de lubrification ou une incohérence des matériaux.

• Ruptures de fils fréquentes : Le plus souvent, cela est dû à une réduction excessive par passe, à des matrices usées ou fissurées, à une lubrification inadéquate ou à des points durs dans la tige entrante dus à une ségrégation ou à une mauvaise pratique du laminoir. Vérifiez d’abord l’état de la matrice, puis examinez le calendrier de réduction.
• Rayures de surface ou lignes de matrice : Indique l'usure de la matrice, la contamination de la surface de la matrice ou la dégradation du lubrifiant. Remplacez la matrice et rincez le système de lubrification. Les rayures laissées sans réponse se propageront aux matrices en aval et dégraderont toute la longueur du produit.
• Variation de diamètre le long du fil : Peut résulter de fluctuations de tension (vérifier l'étalonnage du VFD et l'état de la surface du cabestan), de zones de roulement usées dans les matrices ou d'un diamètre de tige entrant incohérent.
• Génération de chaleur excessive : Indique une insuffisance de lubrification, une vitesse d'étirage excessive pour la capacité de refroidissement du système lubrifiant ou une réduction par passe dépassant la tolérance thermique du matériau. La température du fil de cuivre à la sortie de la filière doit généralement rester inférieure 150°C pour éviter l'oxydation de la surface.
• Problèmes d’enroulement ou de coulée sur fil en bobine : Les contraintes résiduelles dues au processus d'étirage peuvent faire jaillir le fil de la bobine ou former des bobines incohérentes. Le réglage de la contre-tension sur le cabestan final ou l'ajout d'un rouleau redresseur avant la bobine réceptrice résout généralement ce problème.
