Qu'est-ce que le tréfilage et comment fonctionnent les machines à tréfiler

Qu’est-ce que le fil à tirer ?

Le fil de tréfilage est le processus consistant à réduire une tige ou un fil métallique à un diamètre plus petit en le tirant à travers une série de matrices coniques sous tension. Le résultat est un fil avec des tolérances dimensionnelles plus strictes, une finition de surface améliorée et des propriétés mécaniques améliorées par rapport à la tige d'origine. Ce processus de travail à froid est fondamental pour la fabrication de fils électriques en cuivre, de câbles en acier, de conducteurs en aluminium, de ressorts en acier inoxydable et d'innombrables autres produits utilisés dans les secteurs de la construction, de l'automobile, de l'électronique et des télécommunications.

Concrètement, une tige d'acier de 6,5 mm de diamètre peut être étirée jusqu'à 0,10 mm par passes successives, obtenant une réduction de surface totale supérieure à 99 %. Le processus fonctionne parce que le métal est ductile : il se déforme plastiquement sans se fracturer lorsqu'il est tiré à travers une matrice à un angle et une vitesse contrôlés.

Comment fonctionne le processus de tréfilage étape par étape

Le processus de tréfilage suit une séquence bien définie qui transforme le fil brut en fil fini avec des spécifications précises :

1. Préparation des cannes : La tige entrante (généralement de 5,5 à 13 mm) est nettoyée par décapage acide ou détartrage mécanique pour éliminer le tartre et les oxydes qui pourraient endommager les matrices.
2. Pointage : Une extrémité de la tige est effilée (pointue) afin de pouvoir être enfilée dans la première matrice et saisie par le bloc d'étirage.
3. Lubrification : Le fil passe dans une boîte à lubrifiant (savon sec en poudre, émulsion d'huile ou lubrifiant humide) pour réduire la friction et l'usure de la matrice.
4. Dessin de matrice : Le fil est tiré à travers une filière trempée – généralement en carbure de tungstène pour les tailles lourdes et en diamant polycristallin (PCD) pour les fils fins – réduisant la surface de la section transversale de 10 à 30 % par passage.
5. Recuit intermédiaire (si nécessaire) : Après un travail à froid important, le fil est ramolli dans un four (600-900°C pour l'acier) pour restaurer sa ductilité avant un étirage ultérieur.
6. Mise en file d'attente : Le fil fini est enroulé sur des bobines ou des bobines à tension contrôlée pour l'expédition ou le traitement en aval.

Chaque passe de matrice durcit le métal, augmentant ainsi la résistance à la traction. Un fil d'acier à haute teneur en carbone étiré à 2 mm, par exemple, peut atteindre des résistances à la traction de 1 800 à 2 200 MPa — bien supérieur aux 600 à 900 MPa de la tige laminée à chaud d'origine.

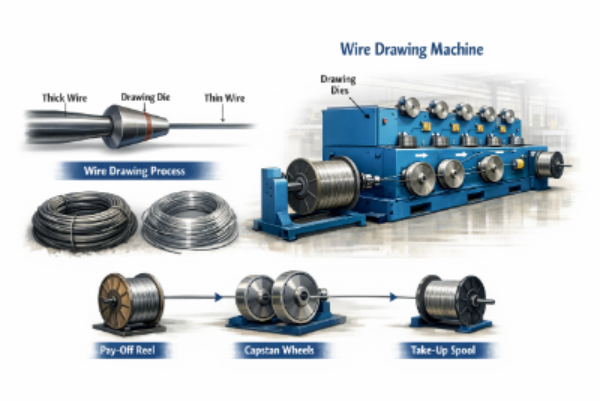

Qu'est-ce qu'une machine à tréfiler ?

Une machine à tréfiler est un équipement industriel qui mécanise et automatise le processus de tréfilage, tirant le fil à travers une ou plusieurs matrices à des vitesses contrôlées à l'aide de cabestans motorisés ou de blocs de tréfilage. Les machines modernes vont des blocs à matrice unique utilisés pour le bris de tiges lourdes aux machines de tréfilage fin continu à 25 matrices capables de produire du fil plus fin qu'un cheveu humain à des vitesses supérieures à 3 000 m/min.

Les machines à tréfiler sont classées par matériau (acier, cuivre, aluminium), plage de diamètres de fil, nombre de passes de tréfilage (matrices) et configuration d'entraînement. La sélection du bon type de machine détermine directement la productivité, la qualité du fil et la consommation d'énergie.

Principaux types de machines à tréfiler

Différentes applications nécessitent différentes configurations de machine. Le tableau ci-dessous résume les types les plus courants :

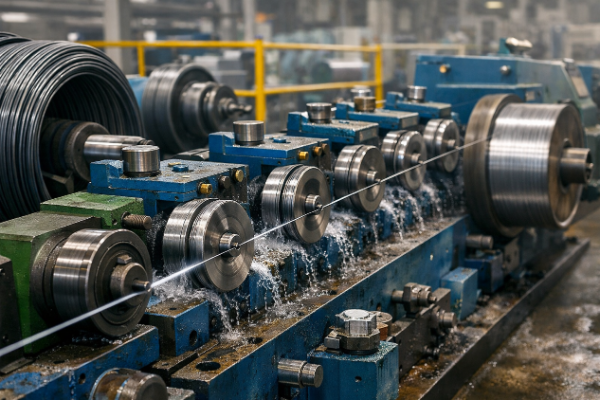

Machines à étirer à sec ou humide

Le mode de lubrification divise les machines en deux grandes familles. Machines à étirer à sec utilisez des lubrifiants en poudre (savon, chaux, borax) et sont standard pour les fils d'acier jusqu'à environ 0,5 mm. Machines à étirer à l'eau immergez à la fois les filières et les cabestans dans une émulsion huile-eau, permettant un tréfilage fin et ultra-fin à des vitesses très élevées avec un refroidissement et une durée de vie des filières supérieurs.

Composants clés d'une machine à tréfiler

Comprendre l'anatomie de la machine aide les opérateurs à résoudre les problèmes et à optimiser les performances :

• Matrice de dessin : L'outil de base - une plume (carbure de tungstène ou diamant PCD) montée dans un boîtier en acier. La géométrie de la matrice (angle d'approche généralement de 6 à 15°, longueur du roulement) détermine la qualité de la déformation et la durée de vie de la matrice.
• Dessin du cabestan/bloc : Un tambour rotatif qui applique une tension pour tirer le fil à travers la filière. Le diamètre et la finition de la surface affectent l'enroulement et le glissement du fil.
• Stand de paiement : Maintient et contrôle la bobine d'alimentation, en maintenant une tension arrière correcte pour éviter l'effondrement de la bobine ou le vrillage du fil à l'entrée.
• Système de lubrification : Boîtes de filière pour machines sèches ou cuve d'émulsion à recirculation avec filtration pour machines humides. Un lubrifiant contaminé provoque des défauts de surface et des fils cassés.
• Récepteur/spouleur : Enroule le fil fini sur des bobines ou des bobines à une tension contrôlée. Un déplacement précis assure un enroulement uniforme des couches.
• Système d'entraînement : Les entraînements à fréquence variable (VFD) CA permettent un contrôle précis de la vitesse du cabestan et une synchronisation de la vitesse sur plusieurs blocs de tréfilage, ce qui est essentiel pour éviter la rupture des fils.
• Système de refroidissement : Les cabestans ou porte-filières refroidis à l'eau dissipent la chaleur générée par la déformation et la friction, protégeant ainsi les propriétés du fil et la géométrie de la matrice.

Conception de matrices de tréfilage et réduction de surface

La filière est le consommable le plus critique en tréfilage. Sa géométrie contrôle l'efficacité de la déformation, la qualité de la surface et les propriétés mécaniques du fil.

Zones de dés

Une matrice de dessin standard comporte quatre zones distinctes :

• Zone d'entrée/cloche : Guide le fil dans la matrice sans contact pointu.
• Zone d'approche/réduction : Surface inclinée (généralement 2α = angle total inclus de 12 à 24° pour l'acier) sur laquelle se produit la réduction réelle du diamètre.
• Zone de relèvement/terre : Une courte section parallèle qui dimensionne le fil au diamètre final et améliore la rondeur. La longueur typique est de 25 à 35 % du diamètre de sortie.
• Zone de secours sortie/arrière : Empêche les rayures sur les fils à la sortie et facilite le retrait du film lubrifiant.

Réduction de zone par laissez-passer

La réduction de superficie (r) est calculée comme suit : r = (A₀ − A₁) / A₀ × 100 % , où A₀ est la section d'entrée et A₁ est la section de sortie. Les valeurs typiques sont :

• Cuivre doux et aluminium : 20 à 35 % par passe
• Acier à faible teneur en carbone : 15 à 25 % par passe
• Acier à haute teneur en carbone ou inoxydable : 10 à 18 % par passe
• Fil ultra-fin (métaux précieux) : 5 à 12 % par passe

Une réduction excessive par passe augmente le risque de défauts d'éclatement central et de rupture de fil, en particulier dans les matériaux à haute teneur en carbone.

Vitesse de la machine de tréfilage et rendement de production

La vitesse de la machine est l'un des paramètres les plus importants affectant à la fois la productivité et la qualité du fil. La vitesse de tréfilage varie énormément en fonction du matériau et de la taille du fil :

Les machines à grande vitesse nécessitent des matériaux de lubrification, de refroidissement et de matrice proportionnellement avancés pour maintenir une qualité constante. Une augmentation de la vitesse de seulement 20 % sans refroidissement adéquat peut augmenter la température de la matrice de 80 à 120 °C. , accélération rapide de l’usure.

Défauts courants de tréfilage et comment les éviter

Même des machines bien entretenues peuvent produire du fil défectueux si les paramètres du processus dérivent. La reconnaissance des causes des défauts accélère les actions correctives :

• Rupture de fil : Le plus souvent, cela est dû à une réduction excessive par passage, à des matrices usées ou mal dimensionnées, à des joints de surface dans la tige entrante ou à une lubrification inadéquate. Un taux de casse supérieur à 1 casse par tonne signale un problème systémique.
• Variation de diamètre (ovalité) : Résulte d’une zone de roulement de matrice usée, d’une tension inégale du cabestan ou de vibrations. Le fil magnétique en cuivre avec une ovalité supérieure à 0,5 % provoque des défauts d'isolation dans les moteurs.
• Rayures et coutures de surface : Causé par des entailles dans la matrice, un lubrifiant contaminé ou des débris dans la boîte à matrice. Critique pour l’acier inoxydable et les fils de qualité médicale.
• Éclats centraux (fissures en chevron) : Fractures internes invisibles en surface, provoquées par des angles de matrice élevés combinés à une faible réduction. Particulièrement dangereux dans les torons en béton précontraint.
• Fissuration sous contrainte résiduelle : Un travail à froid excessif sans recuit intermédiaire crée des contraintes internes élevées qui provoquent une fissuration retardée des bobines après l'étirage.

Matériaux couramment traités par les machines à tréfiler

Les machines à tréfiler traitent un large spectre de métaux, chacun présentant des défis distincts :

• Acier à faible teneur en carbone (≤0,10% C) : Utilisé pour les clous, les treillis, les fils barbelés et l'ingénierie générale. La ductilité élevée permet de grandes réductions par passe.
• Acier à haute teneur en carbone (0,60 à 0,95 % C) : Utilisé pour le fil à ressort, le talon de pneu, le toron PC et les cordes. Nécessite un contrôle strict du brevetage (traitement thermique) avant l'étirage pour obtenir la microstructure requise.
• Acier inoxydable : Le travail durcit très rapidement ; nécessite des recuits fréquents et des lubrifiants spécialisés (huiles chlorées ou revêtement d'oxalate).
• Cuivre et alliages de cuivre : Le fil tréfilé non ferreux le plus volumineux au monde. Le cuivre mou ne nécessite aucun recuit entre passes pour des réductions modérées, mais doit être recuit pour maintenir la conductivité pour les qualités électriques.
• Aluminium et alliages d'aluminium : Dessiné pour les lignes électriques aériennes (conducteurs AAC, AAAC, ACSR) et les fils de construction. Une faible résistance nécessite des angles de matrice plus doux et un contrôle minutieux de la tension.
• Tungstène et molybdène : Dessiné pour les filaments de lampes et les applications à haute température ; nécessite un étirage à température élevée et des matrices en diamant.

Sélection d'une machine à tréfiler : facteurs clés à évaluer

L’achat ou la spécification d’une machine à tréfiler implique bien plus qu’une simple plage de diamètres. Évaluez attentivement ces paramètres avant de vous engager :

• Force d'étirage maximale (kN) : Doit dépasser la limite d'élasticité de la section transversale du fil à la première sortie de la filière. Les machines sous-dimensionnées cassent le fil ou calent sous la charge.
• Nombre de passes de dessin : Un plus grand nombre de passes permet un diamètre final plus fin et une meilleure répartition du travail par matrice, mais augmente l'encombrement de la machine et le coût d'investissement.
• Type de lecteur et contrôle : Les variateurs CA contrôlés par VFD offrent une montée en vitesse et une synchronisation fluides. Les anciens systèmes d'embrayage à glissement sont sujets à des pointes de tension qui cassent les fils fins.
• Capacité de refroidissement : Vérifiez que le refroidissement du cabestan et le refroidissement du lubrifiant peuvent maintenir les températures dans les limites à la vitesse de production maximale.
• Temps de changement de matrice : Sur une machine multifilière produisant du fil d'acier de 3 mm à 10 m/s, un changement de matrice de 10 minutes représente environ 6 000 m de production perdue . Les porte-matrices à changement rapide réduisent considérablement les temps d'arrêt.
• Automatisation et surveillance : Les machines modernes intègrent des jauges de diamètre laser, des capteurs de tension et des commandes PLC qui détectent les ruptures et les dérives des paramètres en temps réel, réduisant ainsi les taux de rebut de 15 à 30 % par rapport aux machines surveillées manuellement.

Tréfilage par rapport aux autres procédés de formage des métaux

Le tréfilage est parfois confondu avec les procédés associés. Comprendre les différences permet de clarifier le moment où chaque méthode s'applique :

• Tréfilage ou extrusion : Lors de l'extrusion, le métal est poussé à travers une filière ; en dessin, on le tire. Le dessin produit une meilleure précision dimensionnelle et un meilleur écrouissage ; l'extrusion est préférée pour les alliages non ductiles et les profilés creux.
• Tréfilage ou laminage : Le laminage utilise la compression entre les rouleaux, adaptée aux produits plats et aux grosses tiges. Le tréfilage est préféré pour les fils ronds inférieurs à environ 8 mm où le confinement de la filière garantit une rondeur précise.
• Tréfilage ou sertissage : Le sertissage utilise des coups de marteau radiaux pour réduire le diamètre, ce qui est préféré pour les produits coniques ou les matériaux sensibles aux contraintes de traction lors de l'emboutissage.

Pour produire de grandes longueurs de fil avec une tolérance de diamètre serrée (±0,005 mm réalisable sur du cuivre fin), Le tréfilage à travers des matrices progressives reste la méthode de formage à froid la plus efficace et la plus rentable disponible.
